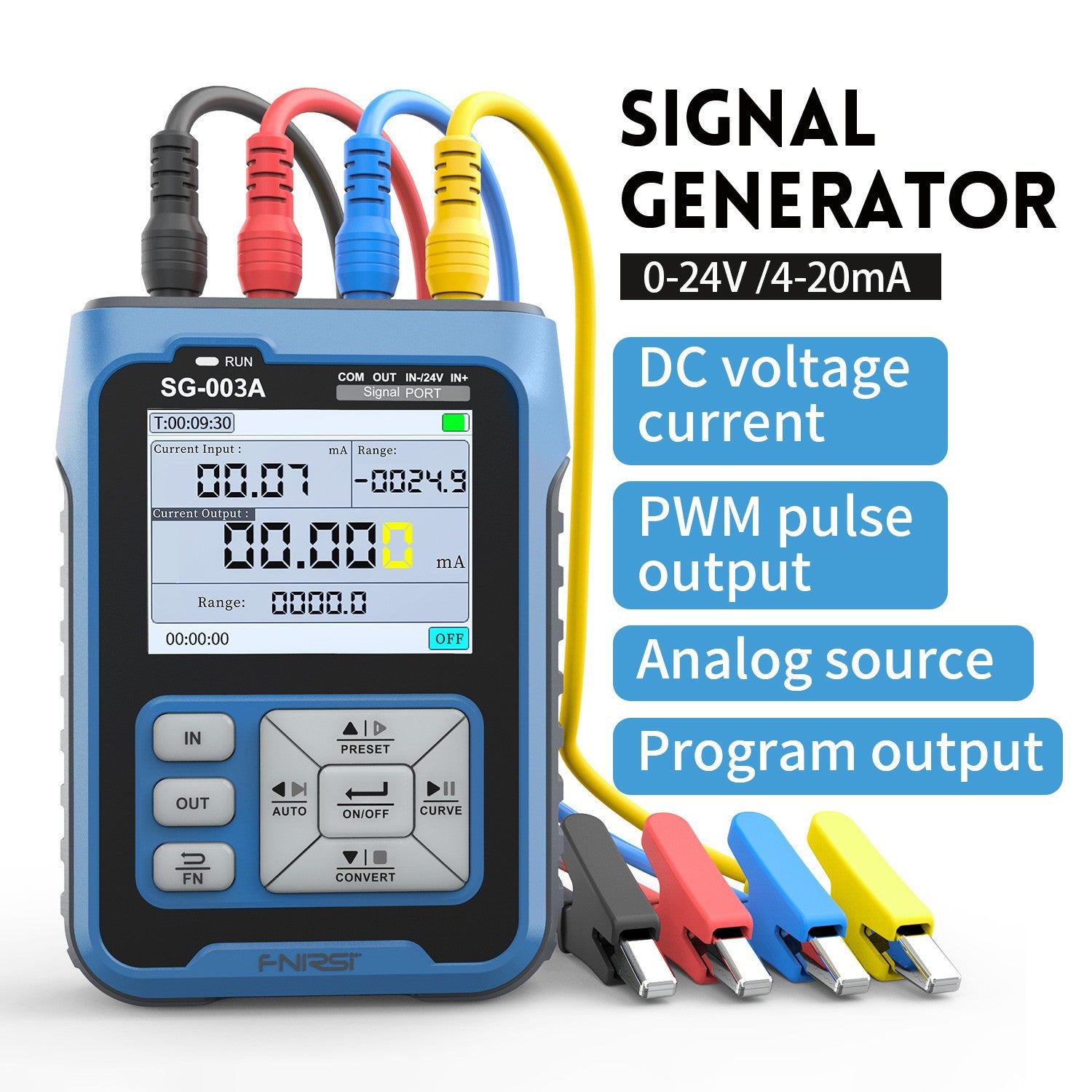

Highlights
✦ Physical & Engineering: Signals are displayed as physical or engineering (ie pure quantity) values. For example: the current signal of 4-20mA corresponds to 0-100, that is 4mA corresponds to 0, 12mA corresponds to 50, and 20mA corresponds to 100.

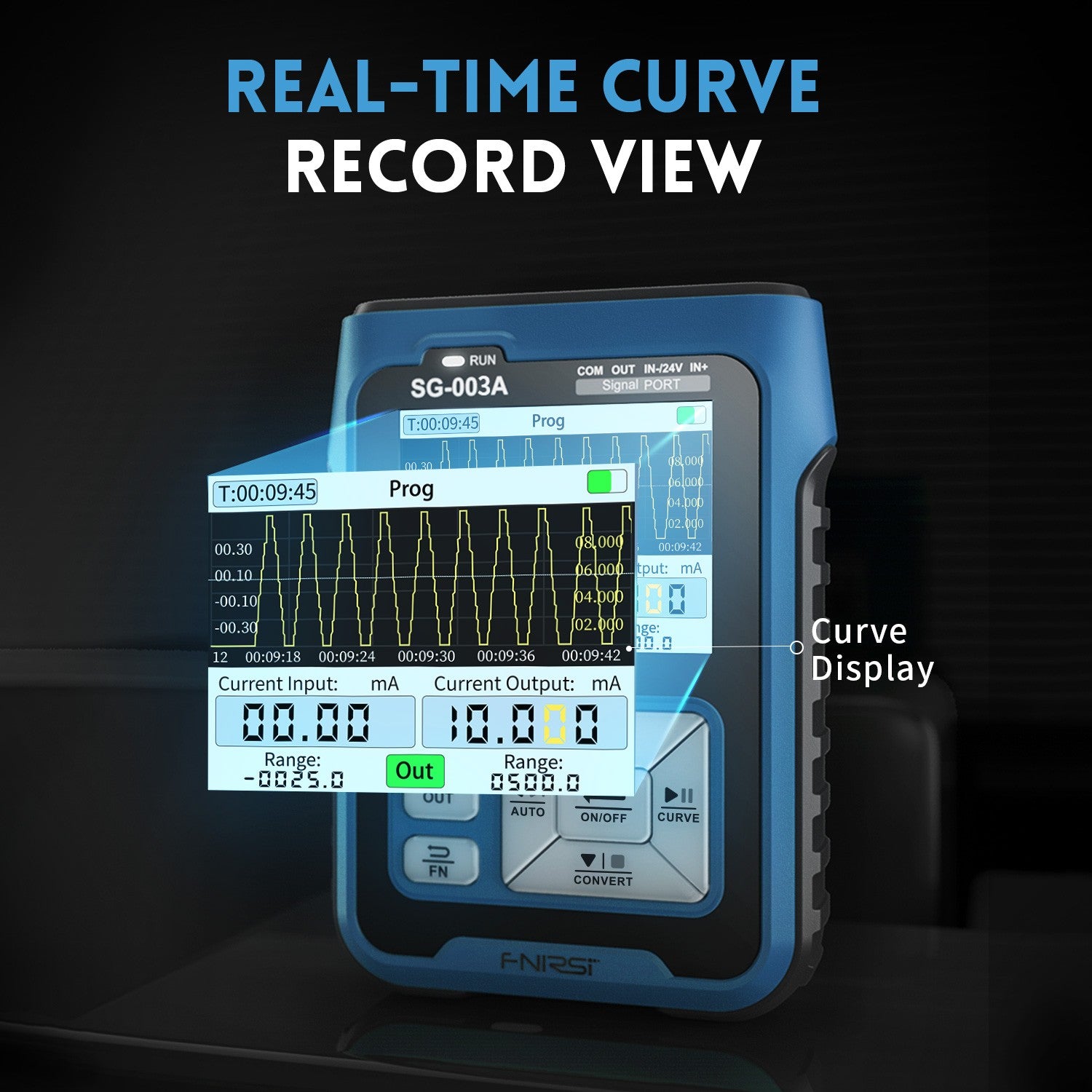

✦ Real-time Curve: The change trend of input and output signals can be displayed by drawing a curve, and the sampling time of the curve can be set.The current-voltage analog simulator can also adjust the curve within the range of the max and min values.
✦ Signal Conversion: FNIRSI SG-003A signal generator can convert input signals into an output signal, and converted into different physical quantities. The input signal is converted into a current signal, and the input range is 0-1000hz into 4-20mA.
✦ Multiple Port Signal Generator: The Blue (IN-) is an alternate and it is also an input port that can be switched to a 24V test power supply. Red(OUT) and black(COM) form an output port. Yellow(IN+) and Blue(IN-) form the input port.
✦ Preset Value & Output: FNIRSI SG-003A supports 4 groups of signal values can be preset and the output function of continuously changing the size according to the setting parameters, and can select three modes: monotonous rise, fall and cycle.
Il generatore di segnali FNIRSI SG-003A è principalmente utilizzato per il debug di PLC nel campo industriale, strumentazione di processo, valvole elettriche e così via. L'interfaccia operativa amichevole è facile da usare.
Il generatore di segnali FNIRSI SG-003A è piccolo e leggero, ma ha un lungo tempo di standby e alta precisione. Facile da trasportare quando esci per lavorare.

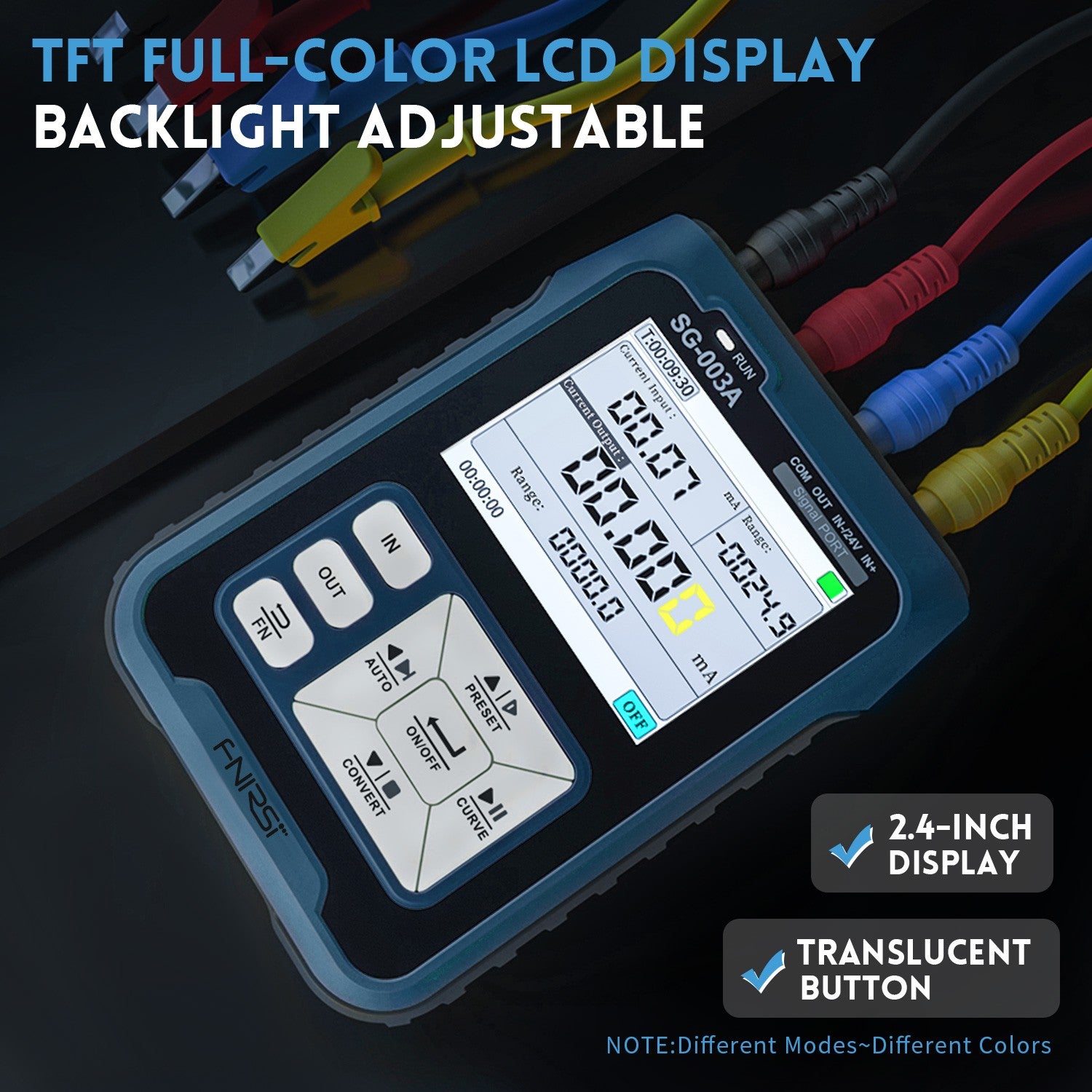

La retroilluminazione del pulsante regolabile e lo schermo LCD a colori TFT ad alta definizione rendono più comodo per gli utenti operare di notte e durante il giorno.
Il generatore di segnali FNIRSI SG-003A è piccolo e leggero, ma ha un lungo tempo di standby e alta precisione. Facile da trasportare quando esci per lavorare.
La retroilluminazione del pulsante regolabile e lo schermo LCD a colori TFT ad alta definizione rendono più comodo per gli utenti operare di notte e durante il giorno.
Caratteristiche
- Aspettati con le funzioni di input e output del segnale convenzionale.
- Segnali visualizzati come valori fisici o ingegneristici, corrispondenti linearmente.
- La tensione e la corrente hanno una funzione di uscita automatica, possono scegliere un singolo aumento, tre modalità di singolo abbassamento e ciclo.
- Quattro gruppi preimpostati per una rapida regolazione dell'uscita.
- Con la conversione da ingresso a uscita, conversione di tensione in modalità corrente attiva, modalità passiva e modalità di conversione corrente-tensione.
- L'uscita ha una funzione personalizzata, i limiti superiori e inferiori dell'uscita possono essere impostati arbitrariamente.
- Visualizza le tendenze dei segnali di ingresso e uscita con campionamento regolabile.
- Regola automaticamente la curva all'interno dell'intervallo specificato nel tempo.
- Diagramma di ingresso della tensione, diagramma di ingresso della corrente, il frame rate è di 10 fotogrammi.
- L'uscita PWM può impostare rispettivamente la frequenza e il ciclo di lavoro.
- Curva in tempo reale: Osservazione in tempo reale delle variazioni di tensione e corrente
- È alimentato da una batteria al litio ad alta capacità e si ricarica tramite un'interfaccia Type-c (5V). La capacità della batteria al litio è di 3000mHA, si ricarica completamente in 4-6 ore, il tempo di standby è di 26 ore, il tempo di utilizzo varia in base all'uso (può essere di 8-10 ore con un'uscita continua di 20mA).
- Lo schermo LCD a colori TFT ad alta definizione rende la lettura più accattivante. La risoluzione è 240*320. Basso consumo energetico, consumo energetico massimo: 0,32W.
- FNIRSI SG-003A comunica tramite RS485 con software di configurazione o PLC.
- Aggiornamento del firmware tramite disco U emulato USB.
Specifiche
Marca
FNIRSI
modello
SG-003A
Uscita Corrente Attiva
Intervallo: 0~24mA
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Carico massimo: 750Ω
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Carico massimo: 750Ω
Uscita di Corrente Passiva
Intervallo: 0~24mA
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Alimentatore esterno: 0~30V
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Alimentatore esterno: 0~30V
Tensione di uscita
Intervallo: 0~24V
Risoluzione: 0,01 V
Precisione: ±(0,1%+0,005)
Risoluzione: 0,01 V
Precisione: ±(0,1%+0,005)
Circuito 24V
Intervallo: 0~24mA
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Uscita Frequenza/PWM
Intervallo: 0~9999Hz
Risoluzione: 5 cifre
Precisione: ±2%
Risoluzione: 5 cifre
Precisione: ±2%
Ingresso corrente
Intervallo: 0~24mA
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Risoluzione: 0,01 mA
Precisione: ±(0,1%+0,005)
Ingresso tensione
Intervallo: 0~30V
Risoluzione: 0,01 V
Precisione: ±(0,1%+0,005)
Risoluzione: 0,01 V
Precisione: ±(0,1%+0,005)
Batteria
Un singolo alimentatore a batteria al litio da 3,7V 3000mAh
Dimensioni dello schermo
Schermo LCD a colori TFT da 2,4 pollici
Misurare
L82*W27*H112mm
Peso
165 g
Programma Uscita Ascensore Automatica
Supporto
Uscita preimpostata
Supporto
Uscita di Conversione Lineare del Segnale
Supporto
Temporizzazione di uscita
Supporto
Schiavo Modbus
Supporto
Aggiornamento del firmware USB
Supporto
Curva in tempo reale
Supporto
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
