Highlights
✦ Fnirsi oscilloscope has a real-time sampling rate of up to 1GSA/S and an analog bandwidth of 100MHZ * 2. Fnirsi oscilloscope can be triggered by single/normal/automatic, it can be used freely for both periodic analog signals and aperiodic digital signals.
✦ DDS Function Signal Generator : Chopping output 2.5 VPP, signal frequency steps are 1 HZ, support 14 kinds of function signals and a customizable chopping signal, which can store up to 1000 customized chopping signals.
✦ Easily Measuring : Cursor measurement function, when manually reading amplitude-frequency parameters, you do not need to read the background scale unit and quantity, and you can directly get the peak-to-peak value and frequency without conversion.
✦ Easy to Observe : Equipped with high-efficiency one-button AUTO, adaptive 25%, 50%, 75% trigger, can display the measured waveform without cumbersome adjustment; the display is equipped with a 7-inch 800*480 resolution high-definition LCD screen.
✦ Lissajous Graphic Display & FFT Viewing: Lissajous graphic display function can be used to compare the amplitude, frequency and phase of the two sets of signals. FFT viewing function can roughly estimation of the harmonic content of the signal.
**Analisi e Generazione di Segnali Avanzati**

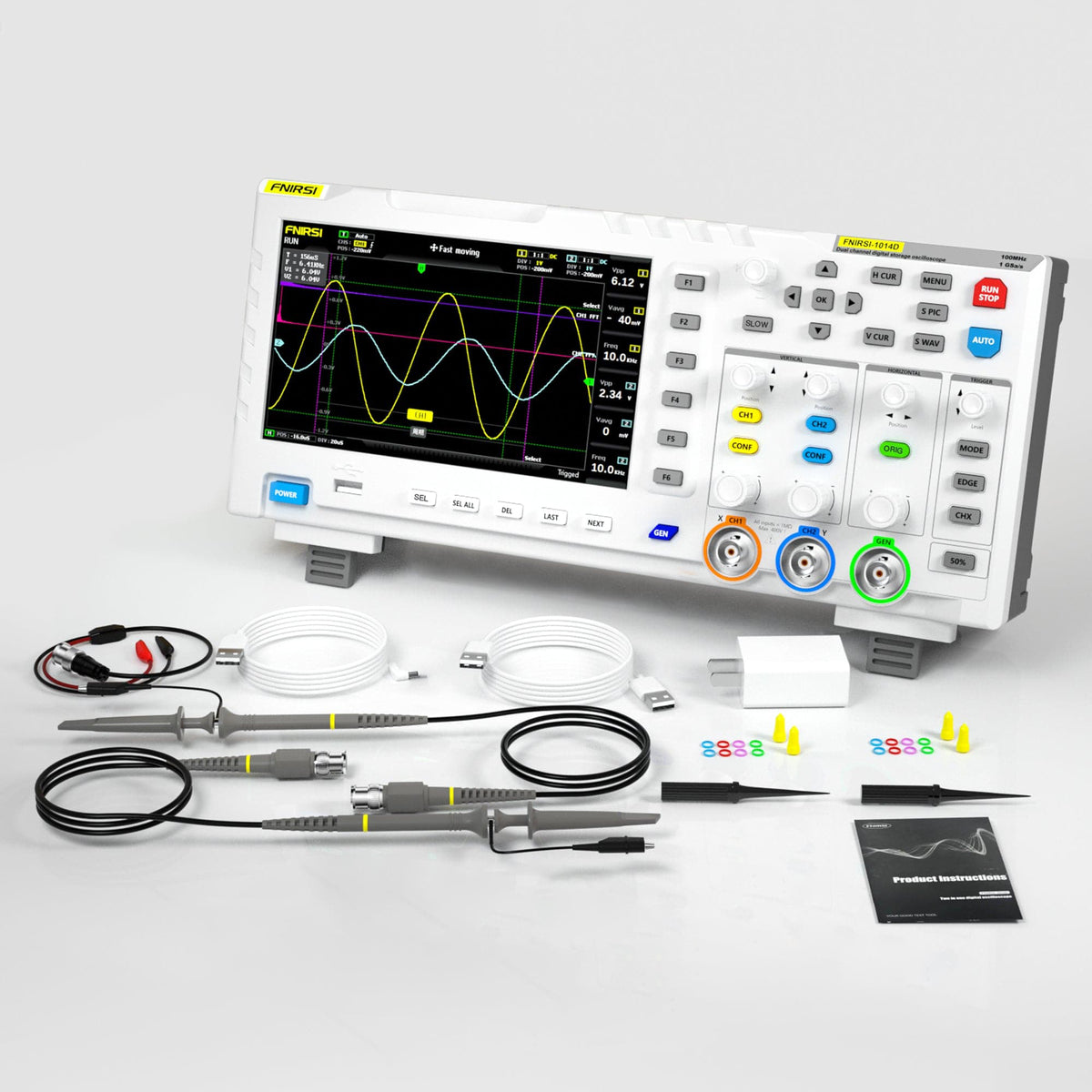

L'oscilloscopio digitale FNIRSI-1014D è uno strumento versatile progettato sia per hobbisti che per professionisti nel campo elettrico. Con un ingresso a doppio canale e una larghezza di banda analogica di 100MHz*2, questo oscilloscopio è in grado di catturare segnali con precisione e chiarezza. Il tasso di campionamento in tempo reale di 1GSa/s garantisce che anche i segnali più veloci vengano catturati senza alcuna perdita di dettaglio. Le modalità di trigger dell'oscilloscopio, tra cui singolo, normale e automatico, consentono opzioni di trigger flessibili, rendendolo adatto sia per segnali periodici che aperiodici.
**Generazione e Archiviazione di Segnali Completi**
L'oscilloscopio FNIRSI-1014D non è solo un analizzatore di segnali; funge anche da generatore di segnali. Con la sua funzione DDS integrata, può produrre 12 segnali di funzione standard e un segnale di chopping personalizzabile. La funzione di uscita chopping, con un'ampiezza di 2,5vpp, è particolarmente utile per generare segnali di forma irregolare. La profondità di archiviazione dell'oscilloscopio di 240Kbit e lo spazio di archiviazione di 1GB consentono di memorizzare fino a 1000 schermate e 1000 set di dati di forma d'onda, rendendolo uno strumento ideale per catturare e analizzare segnali complessi.
**Interfaccia Utente Intuitiva e Convenienza**
L'interfaccia user-friendly dell'oscilloscopio è progettata per migliorare l'esperienza dell'utente. Il display a colori TFT LCD da 7 pollici con risoluzione 800 * 480 offre immagini luminose e chiare, mentre la funzione di misurazione del cursore semplifica la lettura manuale dei parametri di ampiezza e frequenza. La funzione auto a un pulsante regola automaticamente l'oscilloscopio per una visione ottimale, e la funzione di archiviazione delle forme d'onda e di cattura dello schermo a un pulsante rende facile catturare e salvare forme d'onda importanti. Il potente gestore di immagini delle forme d'onda consente una navigazione, visualizzazione e analisi efficienti dei segnali catturati, rendendolo uno strumento prezioso sia per gli appassionati che per i professionisti.
Caratteristiche:
- Doppio canale
- 2 in 1: oscilloscopio digitale + generatore di segnali funzione DDS
- Frequenza di campionamento 1GSA/S, larghezza di banda analogica 100 MHz * 2.
- Funzione di trigger completa (singola/normale/automatica).
- In grado di memorizzare fino a 1000 segnali di taglio personalizzati.
- modulo di protezione ad alta tensione.
- AUTO con un solo pulsante e grilletto adattivo (25%, 50%, 75%).
- Schermo LCD ad alta definizione da 7 pollici con risoluzione 800 * 480.
- Potente gestore di immagini di forme d'onda.
- Screenshot e salvataggio con un solo tasto.
- Funzione di misurazione del cursore.
- Esportazione di immagini USB
- Display grafico Lissajous e visualizzazione FFT.
- Ideale sia per segnali analogici periodici che digitali aperiodici.
Specifiche dell'Oscilloscopio Digitale:
Marca
FNIRSI
modello
1014D
Canali
2
Materiale
ABS di alta qualità
Larghezza di banda analogica
Frequenza 100 MHz * 2
Frequenza di campionamento
1 GSa/s
Sensibilità Verticale
50 mV/div ~ 500 V/div
Base temporale orizzontale
5OS/divisione ~ 10nS/divisione
Profondità di stoccaggio
240Kbit
Resistenza in ingresso
1 MΩ
Precisione ADC
8 bit
Tempo di salita
< 3nS
Accoppiamento
Corrente alternata/corrente continua
Modalità di attivazione
Auto / Normale / Singolo
Bordo del grilletto
Fronte di salita / Fronte di discesa
Tensione di Attivazione Esterna
0~40V
Tensione di prova massima:
40V (sonda 1X), 400V (sonda 10X)
Gestore di forme d'onda
Supporto (1000 pic + 1000 waveform)
Esportazione USB
Supporto
Cattura output
Supporto
Alimentazione elettrica
5V 2A/3A/4A
Precisione di frequenza
±0,01%
Modalità Roll
Supporto
AUTO con un solo pulsante
Supporto
Schermo
LCD TFT a colori da 7 pollici con risoluzione 800*480
Dimensioni
310mm * 145mm * 70mm
Parametro
12 tipi in totale
Generatore
14 tipi in totale
Specifiche del Generatore di Segnale:
Canali
1
Tipo di forma d'onda
14 segnali standard (@ 2.5vpp) + 1 segnale personalizzabile (Solo la frequenza è regolabile)
Cattura output
Supporto
Frequenza Massima dell'Onda Sinusoidale
10 MHz
Altra Frequenza Massima dell'Onda
2MHz
Personalizza la Frequenza Massima del Segnale
1 MHz
Risoluzione della frequenza
1Hz
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
