Highlights

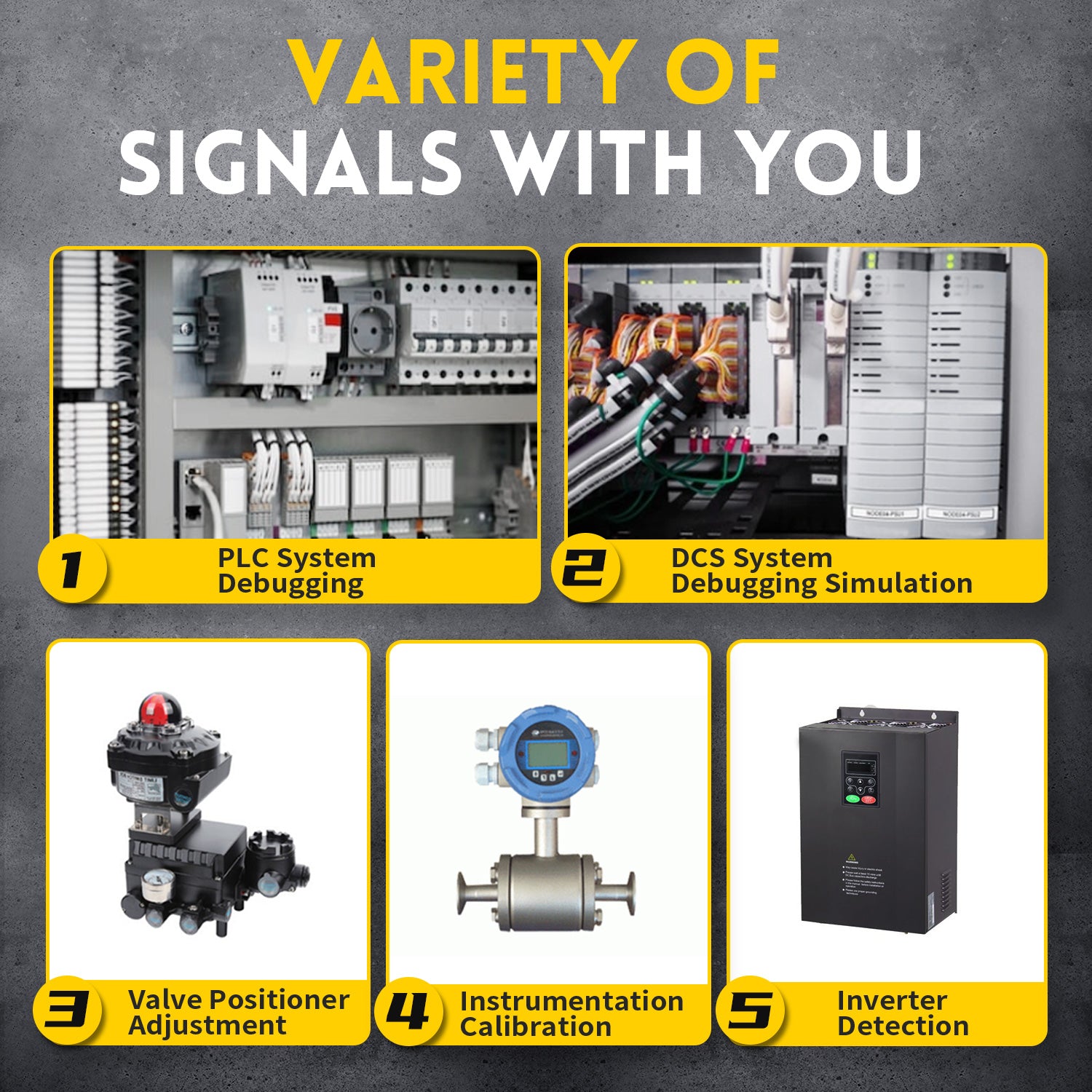

✦ The signal generator is suitable for a variety of working conditions, and can perform PLC system debugging, DSC system debugging simulation, valve positioner adjustment, instrument testing and calibration, and inverter testing.
✦ Real-time curve display, you can display the change trend of input and output signals through the curve, can record up to 100,000 or 15 sets of data, the frequency of input and output is 0-9999HZ, 0.2% high-precision test.
✦ High-definition color screen backlight display, 2.4-inch TFT-LCD , with backlight for clear reading, the color of the button backlight will be different in different modes.
✦ Programmable Output: Automatically adjust output size based on parameters, offering monotonic increasing, monotonic decreasing, or cyclic modes.
✦ Firmware Upgrade: Easily update firmware using USB emulation, akin to a USB flash drive.

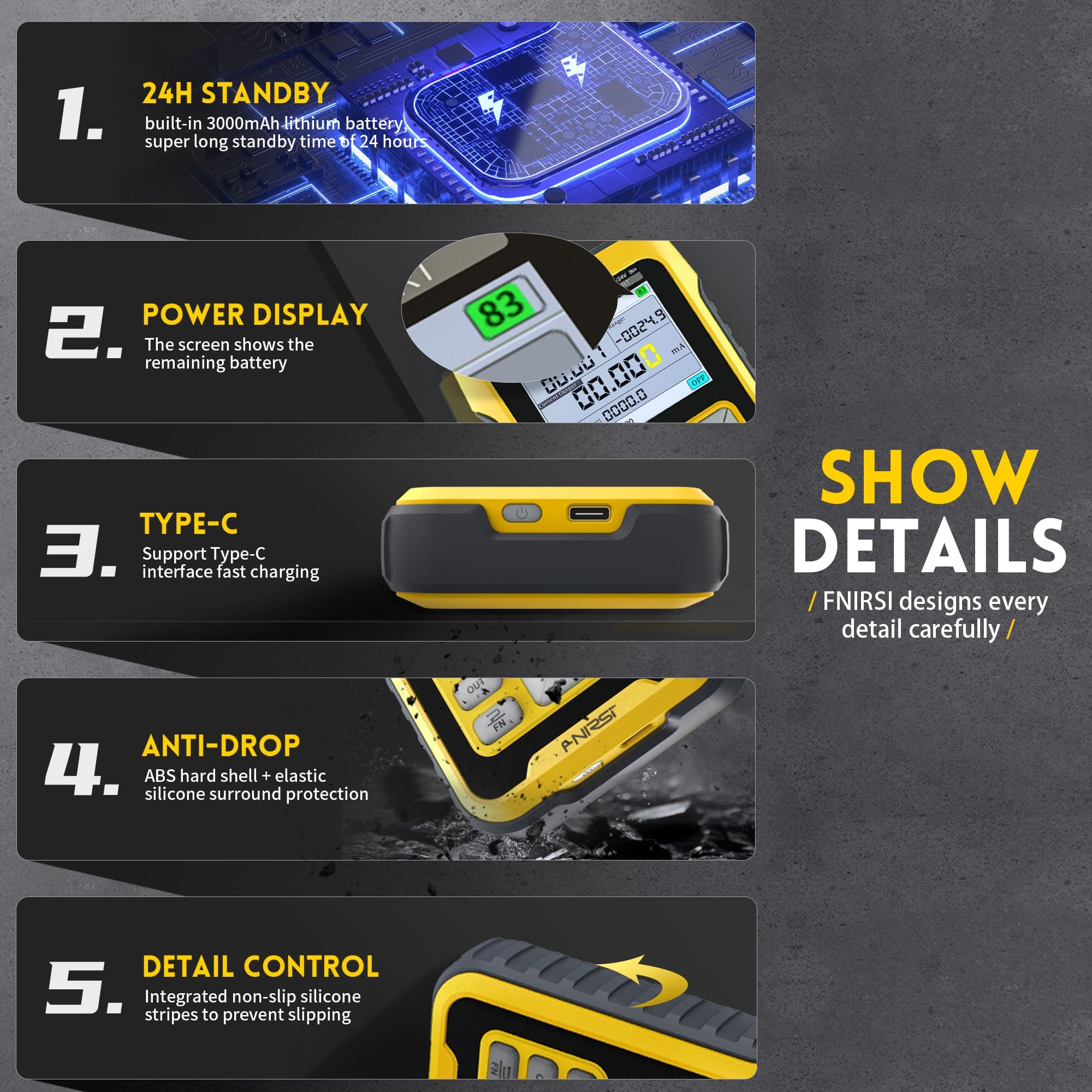

✦ Only the size of a palm, light and portable, you can put it in your backpack at any time ,long-term standby power, built-in 3000mah lithium battery, can standby for a long time for 24 hours, the top right of the screen can display the remaining power, suitable for Type C The charging port is convenient to carry out.
✦ The fuselage is made of ABS hard shell, and the product is surrounded by an integrated non-slip silicone, so the product is not easy to be broken.
Der FNIRSI SG-004A Signalgenerator ist ein Hochleistungsgerät, das auf die Industrieautomatisierung ausgerichtet ist. Es kann verschiedene Arbeitsbedingungen mit einem Gerät bewältigen. Das Gerät hat ein einfaches, aber stabiles Erscheinungsbild, eine einfache Bedienlogik und eine leistungsstarke Performance und wird seit seiner Einführung von den Verbrauchern geschätzt. Es unterstützt die Ausgabe und Eingabe von Spannungs-, Strom-, Frequenz-, Thermoelement- und anderen Signalmodi, unterstützt eine unabhängige 24V-Stromversorgung, Programmiermodus, Echtzeitkurve, historische Aufzeichnung, MODBUS-Kommunikation, Firmware-Upgrade und andere leistungsstarke Funktionen.
Merkmale
- ≤0,2 % Fehler
- Technische Größe/Signalwert
- Echtzeit-Kurvenaufzeichnungsansicht
- 2,4-Zoll-TFT-Vollfarb-HD-Display mit Hintergrundbeleuchtung
- Entwickelt für die industrielle Steuerungsindustrie
- stabiles Erscheinungsbild.
- Unterstützt Spannung, Strom, Frequenz, Thermoelement und andere Signalmodi sowohl für den Ausgang als auch für den Eingang.
- Bietet Unterstützung für eine unabhängige 24-V-Stromversorgung
- Bietet einen Programmiermodus zur individuellen Anpassung
- Ermöglicht die Kurvenvisualisierung in Echtzeit
- Ermöglicht die Aufzeichnung historischer Daten
- Unterstützt MODBUS-Kommunikationsprotokoll
- Ermöglicht nahtlose Firmware-Upgrades
- Enthält weitere leistungsstarke Funktionen für erweiterte Funktionalität

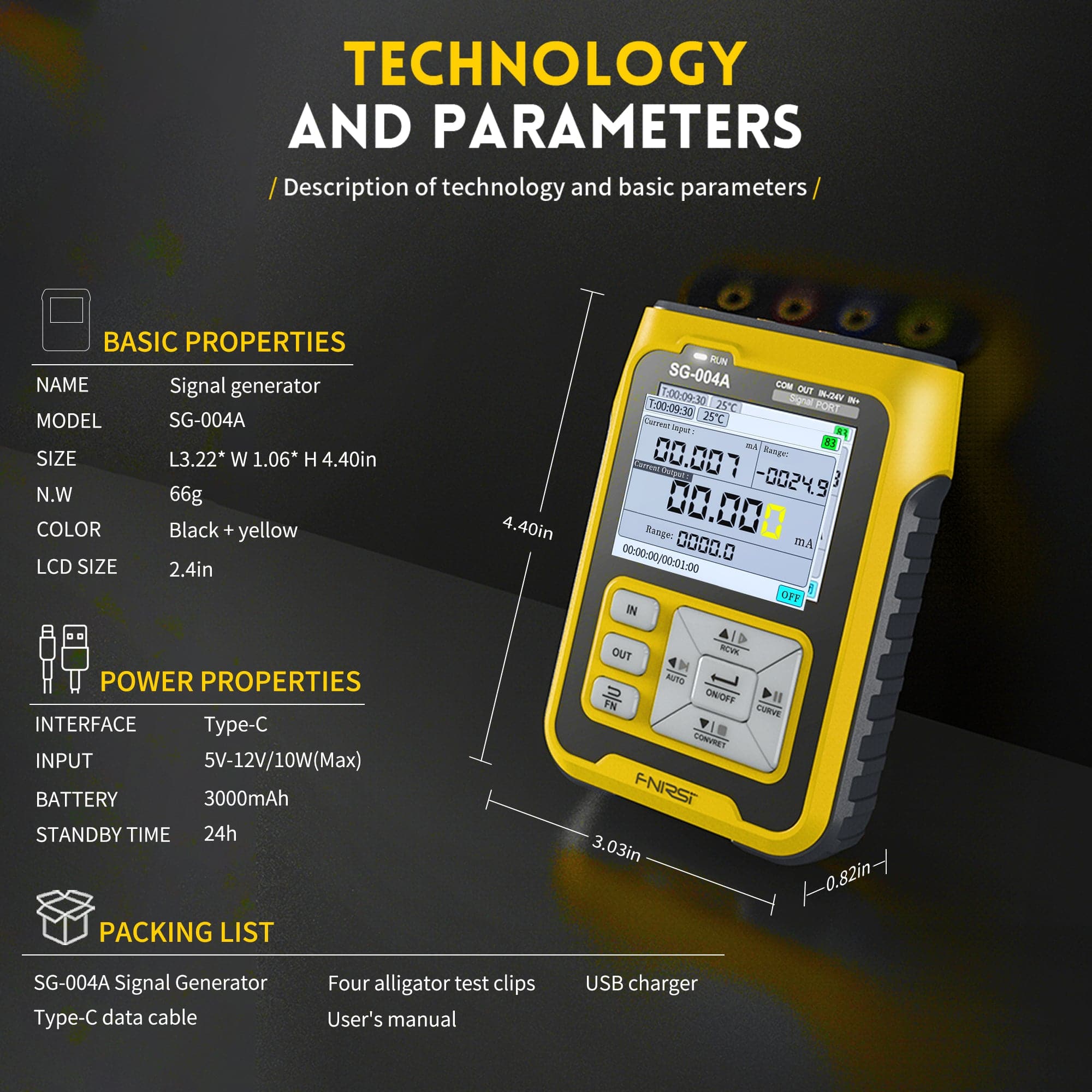

Grundspezifikation:
Feuer
FNIRSICH
Modell
SG-004A
Bildschirm
2,4-Zoll-TFT-Vollfarb-HD-Display
Produktgröße
L82*B27*H112mm
Produktgewicht
0,050 kg / 1,76 Unzen
Batterie
3000mAh wiederaufladbare Lithiumbatterie
Ladeart
USB-C-Anschluss 5V-12V/10W(Max)
Standby-Zeit
24 Stunden
Ausgangssignal:
Wirkstrom
0-24mA
Passiver Strom
0-24mA
Stromspannung
0-24V
Frequenz / PWM
0-9999Hz
24V-Schleife
0-24mA
Thermoelement
-10 bis 100 mV
Widerstand / Wärmewiderstand
0-390Ω
Eingangssignal:
Wirkstrom
0-24mA
Stromspannung
0-24V
Frequenz / PWM
0-9999Hz
Thermoelement
-10 bis 100 mV
Widerstand / Wärmewiderstand
0-400Ω
Erweiterte Funktion:
- Programm automatische Aufzugssteuerung
- Signal lineare Umwandlungs-Ausgabe
- Historischer Datensatz
- Modbus-Slave
- Voreingestellte Ausgabe
- Echtzeitkurve
- Ausgabe-Timing
- USB-emulierte U-Disk-Firmware-Aktualisierung
Technische Parameter:
Strom (mA)
Bereich: 0~24mA
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 mA
Lastwiderstand: 100Ω
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 mA
Lastwiderstand: 100Ω
Spannung (V)
Bereich: 0 ~ 24 V
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 mA
Lastwiderstand: 500K
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 mA
Lastwiderstand: 500K
Passiv (XMT)
Bereich: 0~24mA
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 V
Lastwiderstand: 100Ω
Genauigkeit: ±(0,02%+0,003)
Auflösung: 0,001 V
Lastwiderstand: 100Ω
24V-Schleife
Bereich: 0~24mA
Genauigkeit: ±(0,1%+0,005)
Auflösung: 0,001 mA
Lastwiderstand: 100Ω
Genauigkeit: ±(0,1%+0,005)
Auflösung: 0,001 mA
Lastwiderstand: 100Ω
Frequenz (Hz)
Bereich: 0 ~ 9999 Hz
Genauigkeit: ±2%
Auflösung: 5 Ziffern
Lastwiderstand: 1MK
Genauigkeit: ±2%
Auflösung: 5 Ziffern
Lastwiderstand: 1MK
Millivolt (mV)
Bereich: -10 ~ 100 mV
Genauigkeit: ±(0,03%+0,003)
Auflösung: 0,001 mV
Lastwiderstand: 2K
Genauigkeit: ±(0,03%+0,003)
Auflösung: 0,001 mV
Lastwiderstand: 2K
Thermoelement (TC-S)
Bereich: 0 ~ 1760 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-B)
Bereich: 0 ~ 1810 ℃
Genauigkeit: ±(0,5%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,5%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-E)
Bereich: 0 ~ 990 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-K)
Bereich: 0 ~ 1320 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-R)
Bereich: 0 ~ 1760 ℃
Genauigkeit: ±(0,3%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,3%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-J)
Bereich: 0 ~ 1190 ℃
Genauigkeit: ±(0,3%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,3%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-T)
Bereich: 0 ~ 390 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (TC-N)
Bereich: 0 ~ 1290 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (WRe3/25)
Bereich: 0 ~ 2320 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Thermoelement (WRe3/26)
Bereich: 0 ~ 2320 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Genauigkeit: ±(0,2%+1)
Auflösung: 1℃
Lastwiderstand: 2K
Widerstand (Ohm)
Bereich: 0 ~ 390 Ω
Genauigkeit: ±(0,2%+1)
Auflösung: 0,1 ℃
Genauigkeit: ±(0,2%+1)
Auflösung: 0,1 ℃
Pt100
Bereich: -200 ~ 650 ℃
Genauigkeit: ±(0,5%+1)
Auflösung: 0,1 ℃
Genauigkeit: ±(0,5%+1)
Auflösung: 0,1 ℃
Cu50
Bereich: -20 ~ 150 ℃
Genauigkeit: ±(0,5%+1)
Auflösung: 0,1 ℃
Genauigkeit: ±(0,5%+1)
Auflösung: 0,1 ℃
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
