Highlights

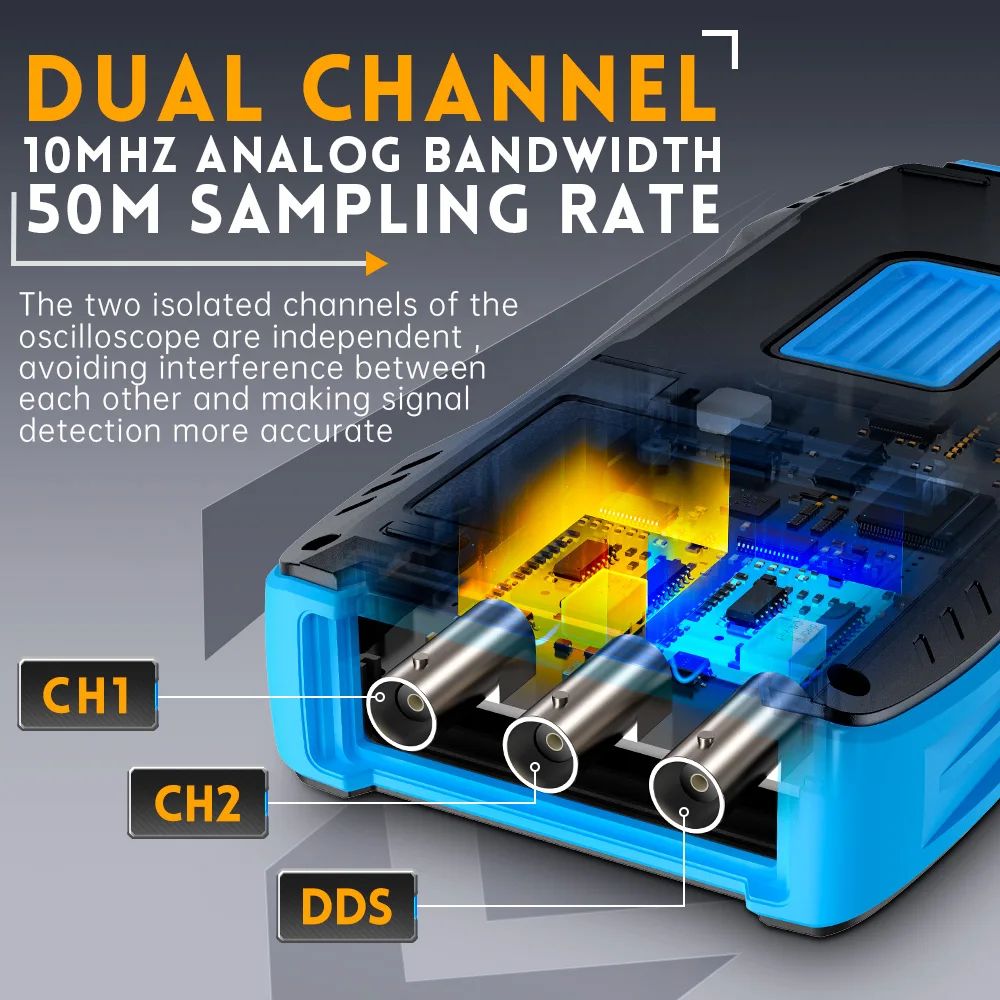

✦ Oscilloscope Mode: Dual-channel handheld oscilloscope with 10 MHz bandwidth, 50 MSa/s sampling rate, 32 kb record depth, automatic measurement, max voltage of 400 V, vertical sensitivity 200 mv/div-10 v/div, and waveform storage/export.
✦ Multimeter Mode: 4-digit 10,000 Counts. AC Voltage: 0-750 V, DC Voltage: 0-999.9 V, DC/AC Current: 0-9.999 A, Resistance: 0-99.99 MΩ, Capacitance: 0-99.99 mF, Continuity Measurement. Multi-function meter for professionals, schools and hobbyists.
✦ Signal Generator: The maximum waveform output frequency can reach 2 MHz and a step of 1 Hz, and can output seven waveforms including sine, square, triangle, full, half, noise, and DC.
✦ Save Function: One-click save, screening function. You can upload the saved image by connecting to PC via Type-C. You can easily compare the waveforms by displaying the reference waveform and the measured waveform on the same screen.

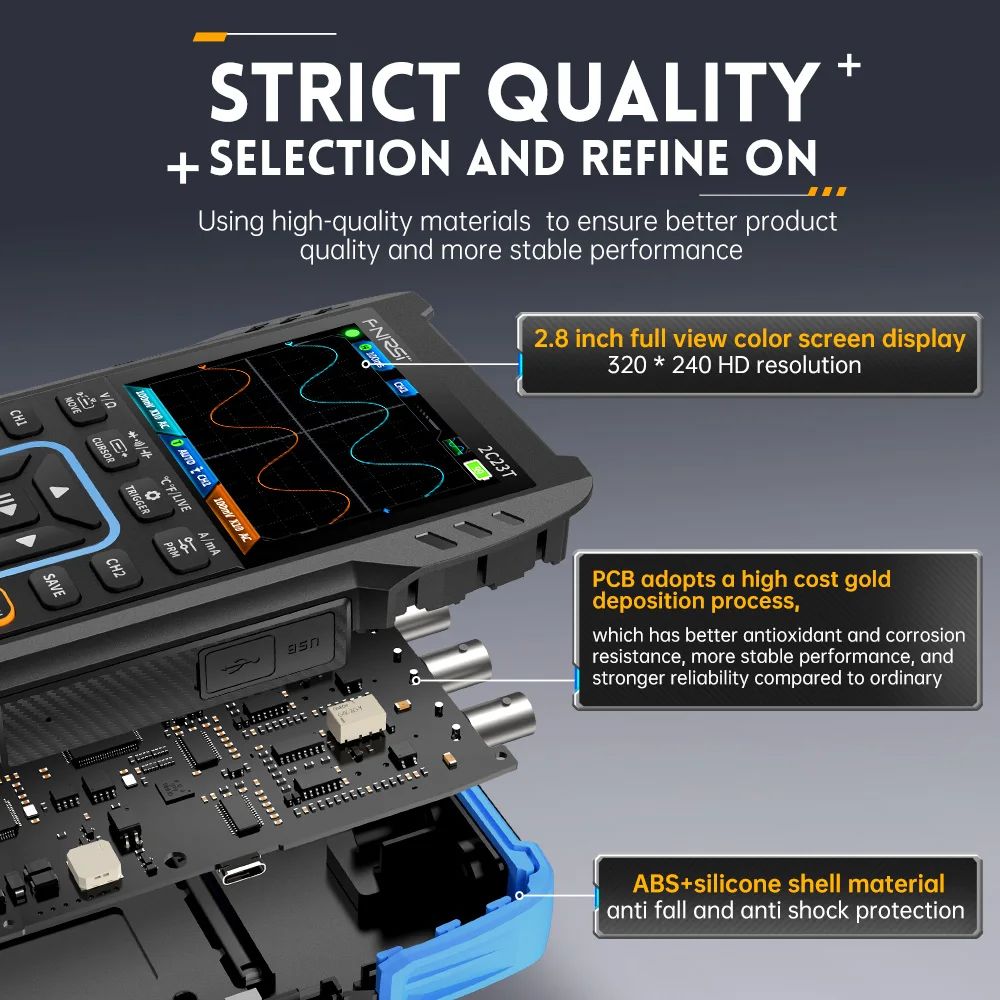

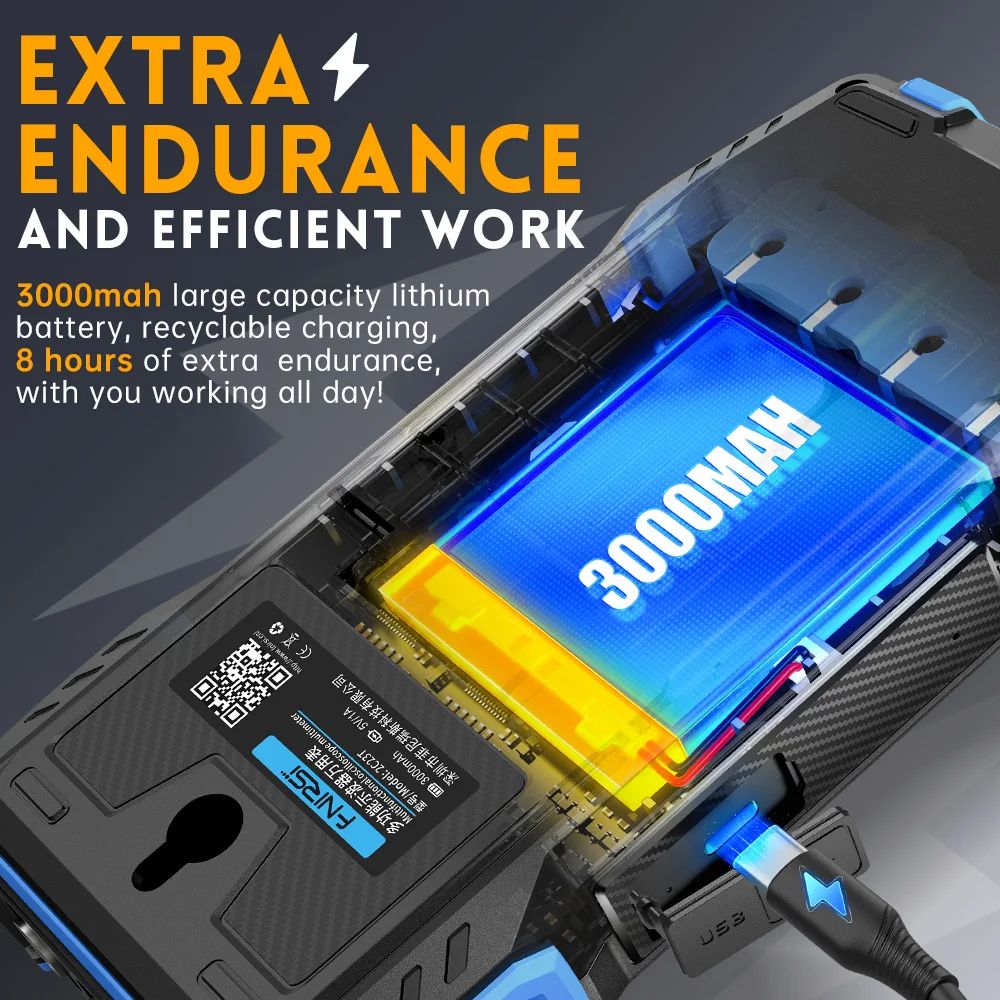

✦ Excellent Design: The Oscilloscope adopts FPGA + MCU + ADC hardware architecture, built-in high-voltage protection module, adopts 2.8 inch LCD display, built-in 3000mAh Li-ion battery, standby time up to 6H, Type-C interface supports 5V/1A charging.

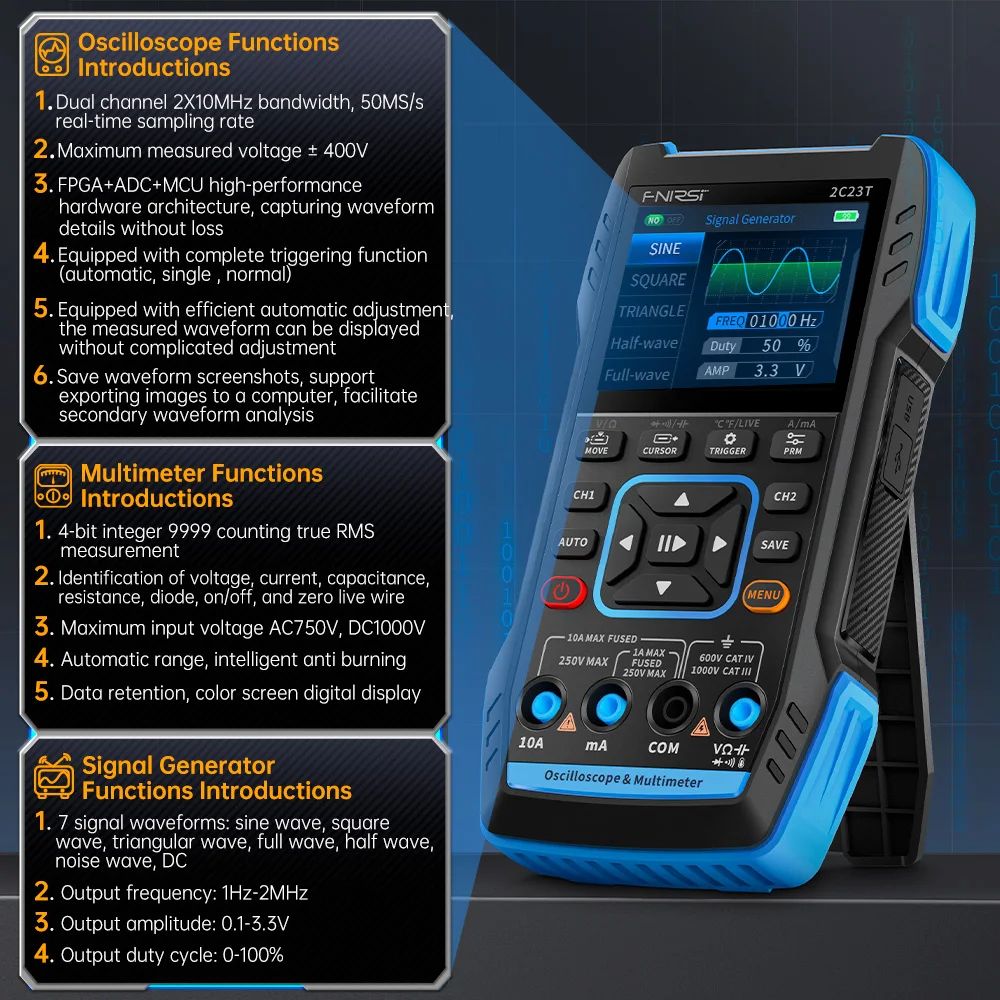

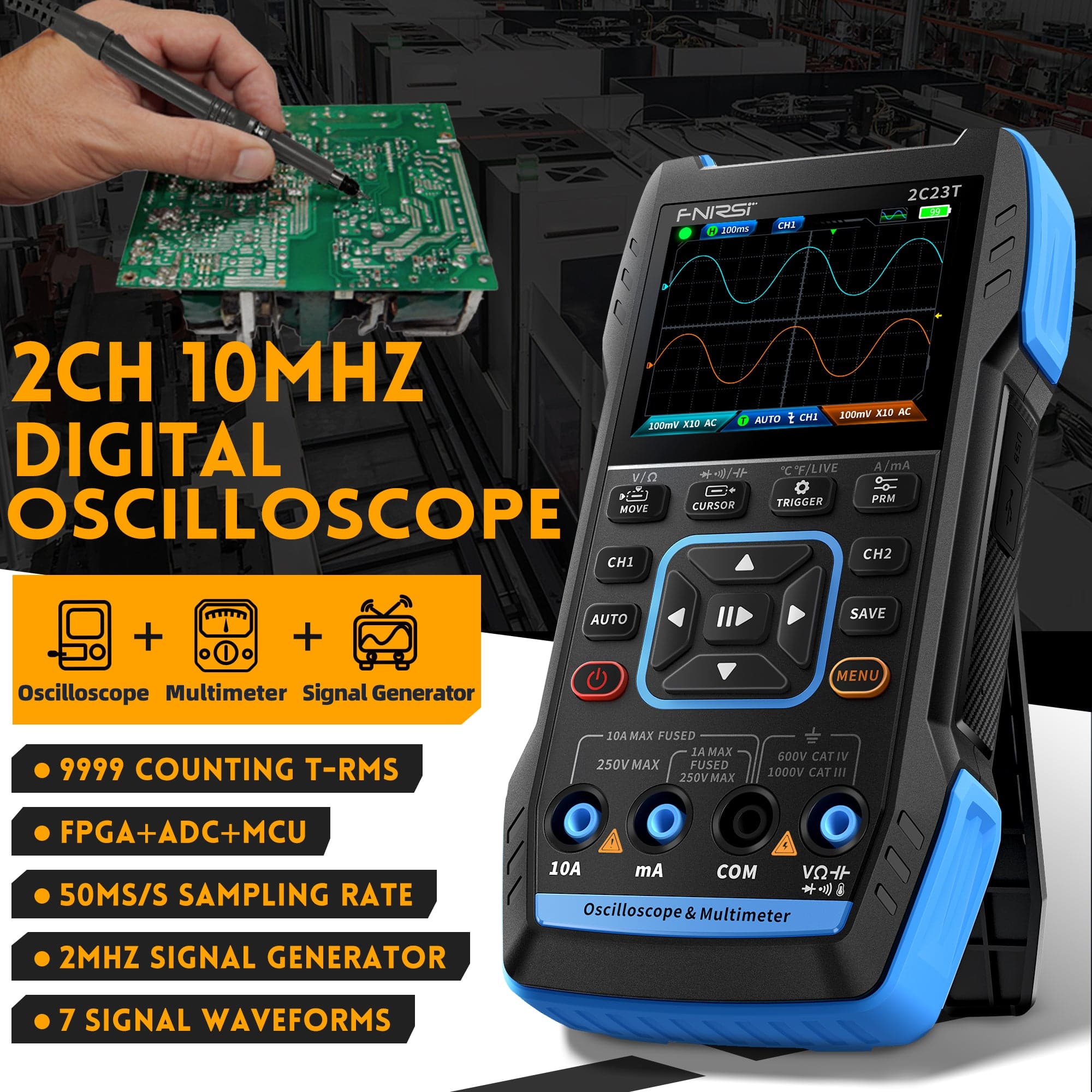

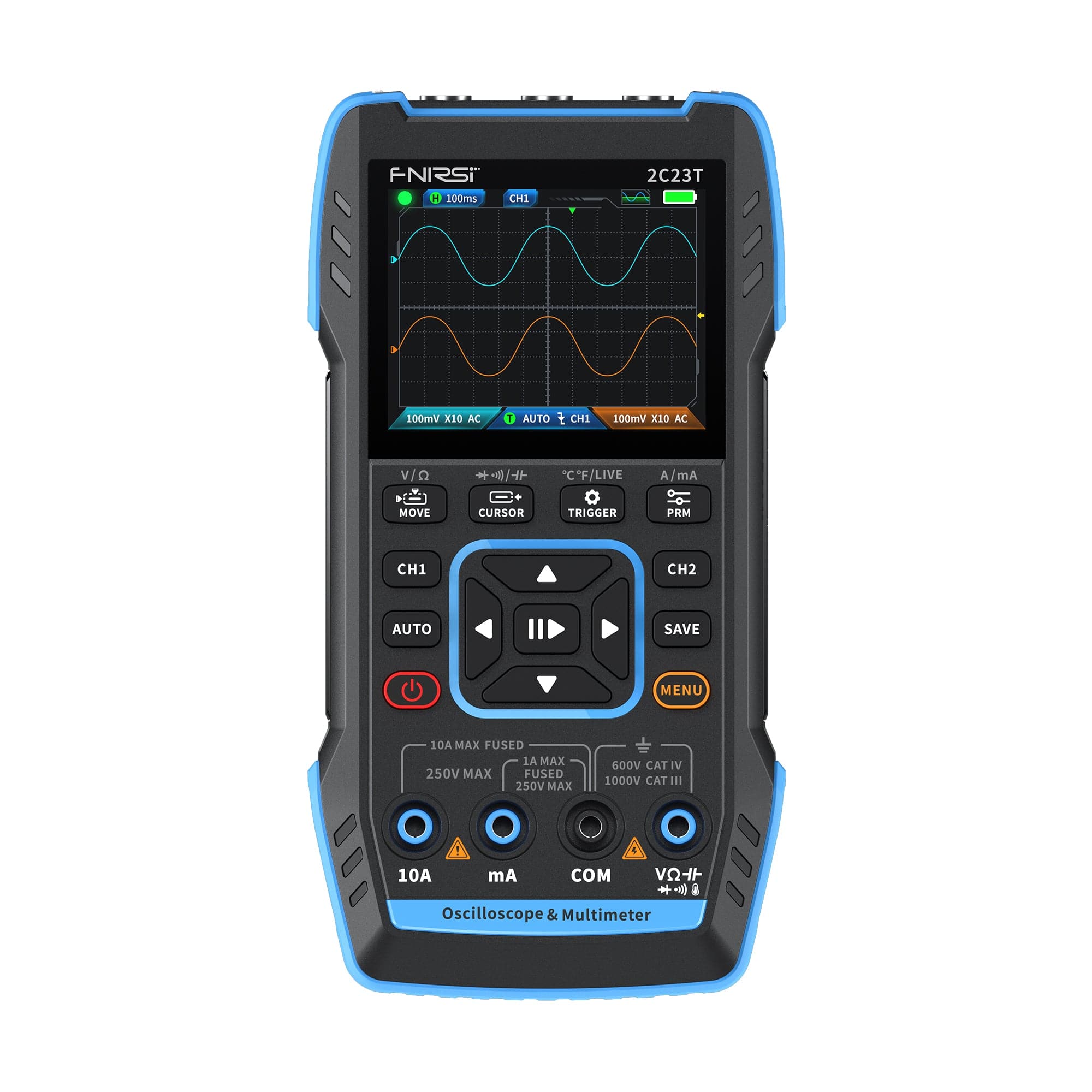

Der FNIRSI-2C23T ist ein vielseitiges 3-in-1-Dual-Channel-Digitaloszilloskop, das für Wartungs- und Entwicklungsarbeiten konzipiert wurde. Es kombiniert ein Oszilloskop, ein Multimeter und einen Signalgenerator in einem Gerät. Das Oszilloskop verfügt über eine FPGA+MCU+ADC-Architektur, eine Abtastrate von 50 MS/s, eine Bandbreite von 10 MHz und einen Hochspannungsschutz, der Spitzenmessungen von bis zu ±400V unterstützt. Es ermöglicht das Speichern und Analysieren von Wellenform-Screenshots.
Das Multimeter bietet 4-stellige, 10.000-Punkte True RMS-Messungen für AC/DC-Spannung, Strom, Widerstand, Kapazität, Diode und Durchgang. Der integrierte DDS-Signalgenerator gibt 7 Signaltypen aus, mit einstellbarer Frequenz (bis zu 2 MHz), Amplitude und Tastverhältnis.
Das Gerät verfügt über ein 2,8" hochauflösendes LCD (320x240 Auflösung) und einen 3000mAh wiederaufladbaren Akku mit bis zu 6 Stunden Standby-Zeit, was eine kompakte Größe und Portabilität für eine Vielzahl von Benutzern, einschließlich Fachleuten, Studenten und Hobbyisten, bietet.
Geräteparameter
Feuer
FNIRSICH
Modell
2C23T
Anzeigebildschirm
2,8 Zoll HD-Farbbildschirm
Auflösungsverhältnis
320*240
Lade-Spezifikationen
TYP C (5 V/1 A)
Batterie
3000mAh Lithium-Batterie
Support-Funktionen
Oszilloskop, Signalgenerator, Multimeter
Sprache
Englisch
Standby-Zeit
6h (theoretisches Maximum im Labor)
Produktvolumen
167*89*35 mm
Gewicht
Schweinefleisch-Schinken ca. 300g
Oszilloskop-Parameter
Kanal
Zweikanal
Abtastrate
50M
Analoge Bandbreite
10M (dual channel independent 10M)
Speichertiefe
32 KB
Impedanz
1 MΩ
Zeitbasisbereich
50 ns – 10 s
Vertikale Empfindlichkeit
20mV/div - 10V/div (X1)
Maximal gemessene Spannung
±400 V
Trigger-Modus
AUTO / Normal / Einzel
Trigger-Typ
Steigende Flanke, Fallende Flanke
Anzeigemodus
YouTube/Scrollen
Kopplungsmethode
Wechselstrom/Gleichstrom
Wellenform-Screenshot speichern
Ja
Wellenformbilder exportieren
Ja
Multimeter-Parameter
Gleichspannung
Bereich: 9,999V / 99,99V / 999,9V
Genauigkeit: ±(0,5%+3)
Genauigkeit: ±(0,5%+3)
Wechselstrom Spannung
Bereich: 9,999V / 99,99V / 750,0V
Genauigkeit: ±(1%+3)
Genauigkeit: ±(1%+3)
Gleichstrom
Bereich: 9999μA / 99,99mA / 999,9mA / 9,999A
Genauigkeit: ±(1,2%+3)
Genauigkeit: ±(1,2%+3)
Wechselstrom
Bereich: 9999μA / 99,99mA / 999,9mA / 9,999A
Genauigkeit: ±(1,5%+3)
Genauigkeit: ±(1,5%+3)
Widerstand
① Bereich: 9.999MΩ / 999.9KΩ / 99.99KΩ / 9.999KΩ / 999.9Ω
Genauigkeit: ±(0,5%+3)
② Bereich: 99,99 MΩ
Genauigkeit: ±(1,5%+3)
Kapazität
① Bereich: 999,9μF / 99,99μF / 9,999μF / 999,9nF / 99,99nF / 9,999nF
Genauigkeit: ±(2,0%+5)
② Bereich: 9,99mF / 99,99mF
Genauigkeit: ±(5,0%+20)
Temperatur
Bereich: (-55~1300°C) / (-67~2372°F)
Genauigkeit: ±(2,5%+5)
Genauigkeit: ±(2,5%+5)
Diode
Ja
Durchgangsprüfung
Ja
Erkennung stromführender Leitungen
Ja
Signalgeneratorparameter
Kanal
Einzelkanal!
Frequenz
1 Hz bis 2 MHz
Amplitude
0.1-3.3V
Ausgangswellenform
Sinuswelle, Rechteckwelle, Dreieckswelle, Vollwelle, Halbwelle, Rauschwelle, Gleichstromausgang
Auslastungsgrad
0-100%
Weitere Produktdetails
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
