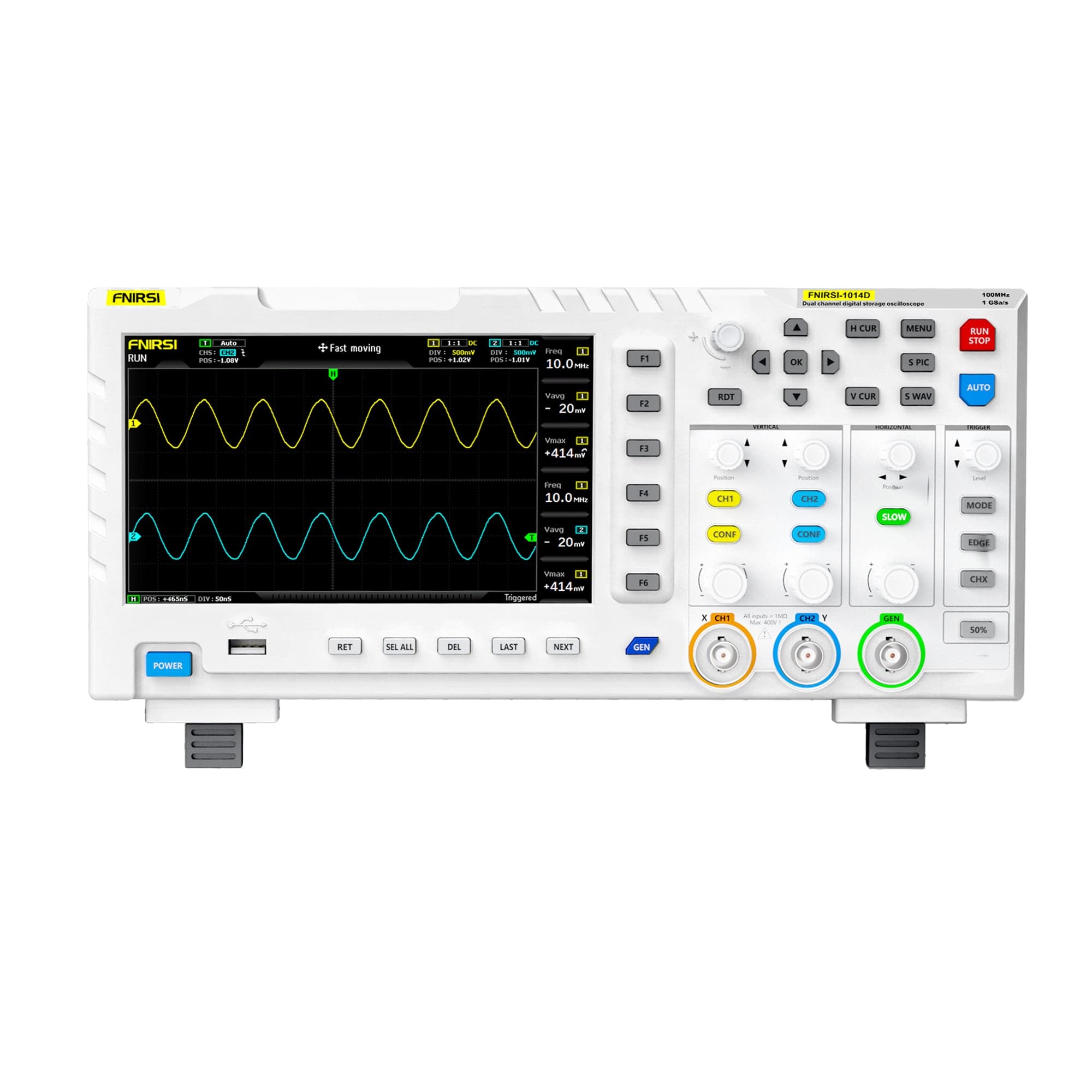

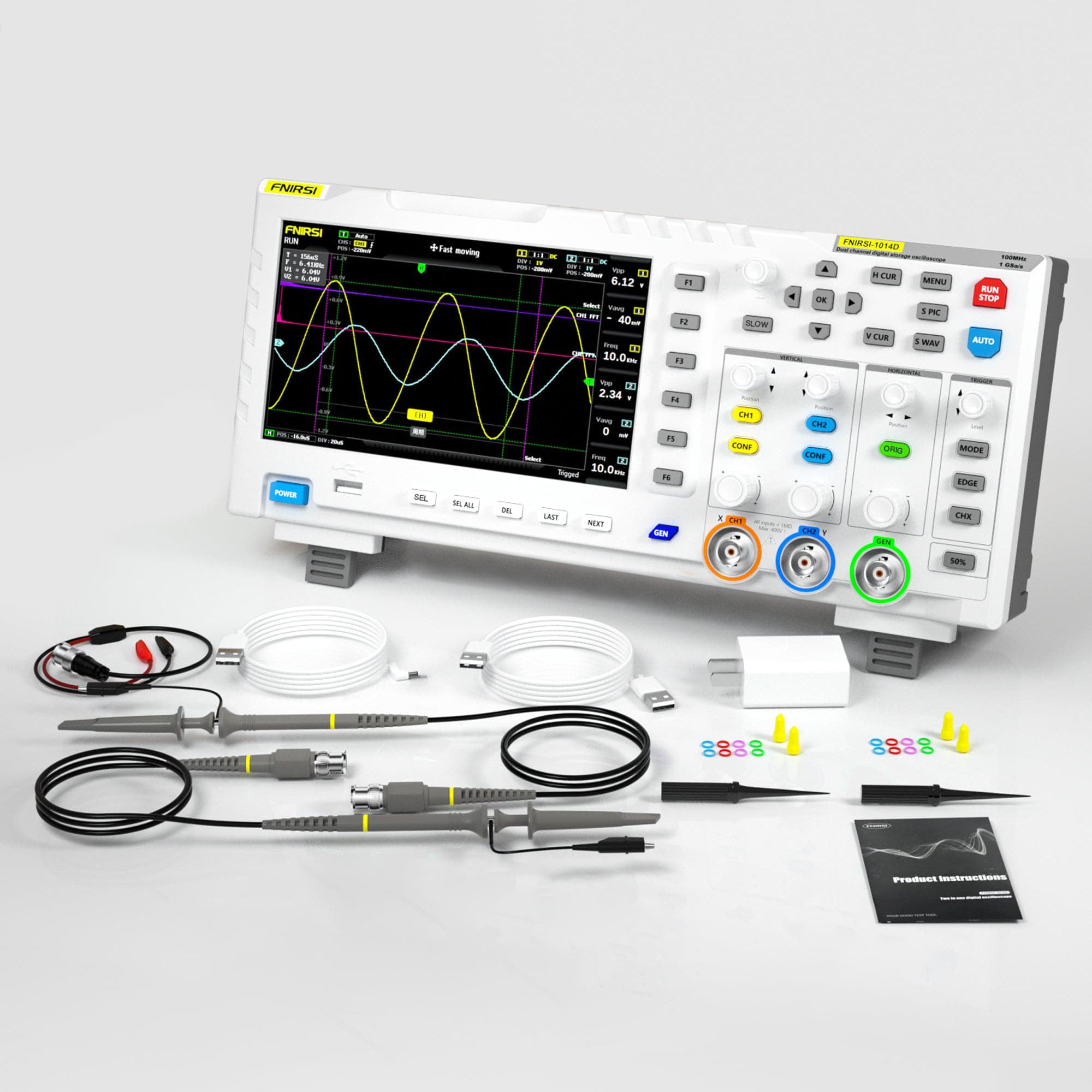

FNIRSI® 1014D 2-IN-1 Dual-Channel 100MHz 1GS/s Digitaloszilloskop Signalgenerator

$159.00 USD
$364.99 USD
$159.00 USD
Save $205.99
Stil: Standard

Highlights

✦ Fnirsi oscilloscope has a real-time sampling rate of up to 1GSA/S and an analog bandwidth of 100MHZ * 2. Fnirsi oscilloscope can be triggered by single/normal/automatic, it can be used freely for both periodic analog signals and aperiodic digital signals.

✦ DDS Function Signal Generator : Chopping output 2.5 VPP, signal frequency steps are 1 HZ, support 14 kinds of function signals and a customizable chopping signal, which can store up to 1000 customized chopping signals.

✦ Easily Measuring : Cursor measurement function, when manually reading amplitude-frequency parameters, you do not need to read the background scale unit and quantity, and you can directly get the peak-to-peak value and frequency without conversion.

✦ Easy to Observe : Equipped with high-efficiency one-button AUTO, adaptive 25%, 50%, 75% trigger, can display the measured waveform without cumbersome adjustment; the display is equipped with a 7-inch 800*480 resolution high-definition LCD screen.

✦ Lissajous Graphic Display & FFT Viewing: Lissajous graphic display function can be used to compare the amplitude, frequency and phase of the two sets of signals. FFT viewing function can roughly estimation of the harmonic content of the signal.

FNIRSI® 1014D 2-IN-1 Dual-Channel 100MHz 1GS/s Digitaloszilloskop Signalgenerator

FNIRSI® 1014D 2-IN-1 Dual-Channel 100MHz 1GS/s Digitaloszilloskop Signalgenerator

$364.99 $159.00

FNIRSI® 1014D 2-IN-1 Dual-Channel 100MHz 1GS/s Digitaloszilloskop Signalgenerator

$364.99 $159.00
Stil: Standard

**Fortgeschrittene Signalanalyse und -erzeugung**
Das FNIRSI-1014D Digitaloszilloskop ist ein vielseitiges Werkzeug, das sowohl für Hobbyisten als auch für Fachleute im Elektrobereich konzipiert wurde. Mit einem Dual-Channel-Eingang und einer analogen Bandbreite von 100MHz*2 ist dieses Oszilloskop in der Lage, Signale mit Präzision und Klarheit zu erfassen. Die Echtzeit-Abtastrate von 1GSa/s stellt sicher, dass selbst die schnellsten Signale ohne Verlust von Details erfasst werden. Die Trigger-Modi des Oszilloskops, einschließlich Einzel-, Normal- und Auto-Modus, ermöglichen flexible Trigger-Optionen, wodurch es sowohl für periodische als auch für aperiodische Signale geeignet ist.

**Umfassende Signalgenerierung und -speicherung**
Das FNIRSI-1014D Oszilloskop ist nicht nur ein Signalanalysator; es fungiert auch als Signalgenerator. Mit seiner integrierten DDS-Funktion kann es 12 Standardfunktionssignale und ein anpassbares Chop-Signal erzeugen. Die Chop-Ausgangsfunktion mit einer Amplitude von 2,5 Vpp ist besonders nützlich zur Erzeugung unregelmäßig geformter Signale. Die Speichertiefe des Oszilloskops von 240 Kbit und der Speicherplatz von 1 GB ermöglichen die Speicherung von bis zu 1000 Screenshots und 1000 Datensätzen von Wellenformen, was es zu einem idealen Werkzeug für die Erfassung und Analyse komplexer Signale macht.

**Benutzerfreundliche Oberfläche und Komfort**
Die benutzerfreundliche Oberfläche des Oszilloskops ist darauf ausgelegt, das Benutzererlebnis zu verbessern. Das 7-Zoll 800 * 480 Auflösung Farb-TFT-LCD-Display bietet helle und klare Visualisierungen, während die Cursor-Messfunktion das manuelle Ablesen von Amplituden- und Frequenzparametern vereinfacht. Die Ein-Tasten-Auto-Funktion passt das Oszilloskop automatisch für eine optimale Ansicht an, und die Ein-Tasten-Wellenform-Speicher- und Screenshot-Funktion erleichtert das Erfassen und Speichern wichtiger Wellenformen. Der leistungsstarke Wellenform-Bildmanager ermöglicht ein effizientes Durchsuchen, Anzeigen und Analysieren der erfassten Signale, was ihn zu einem wertvollen Werkzeug für sowohl Hobbyisten als auch Fachleute macht.

Merkmale:

  • Zweikanal

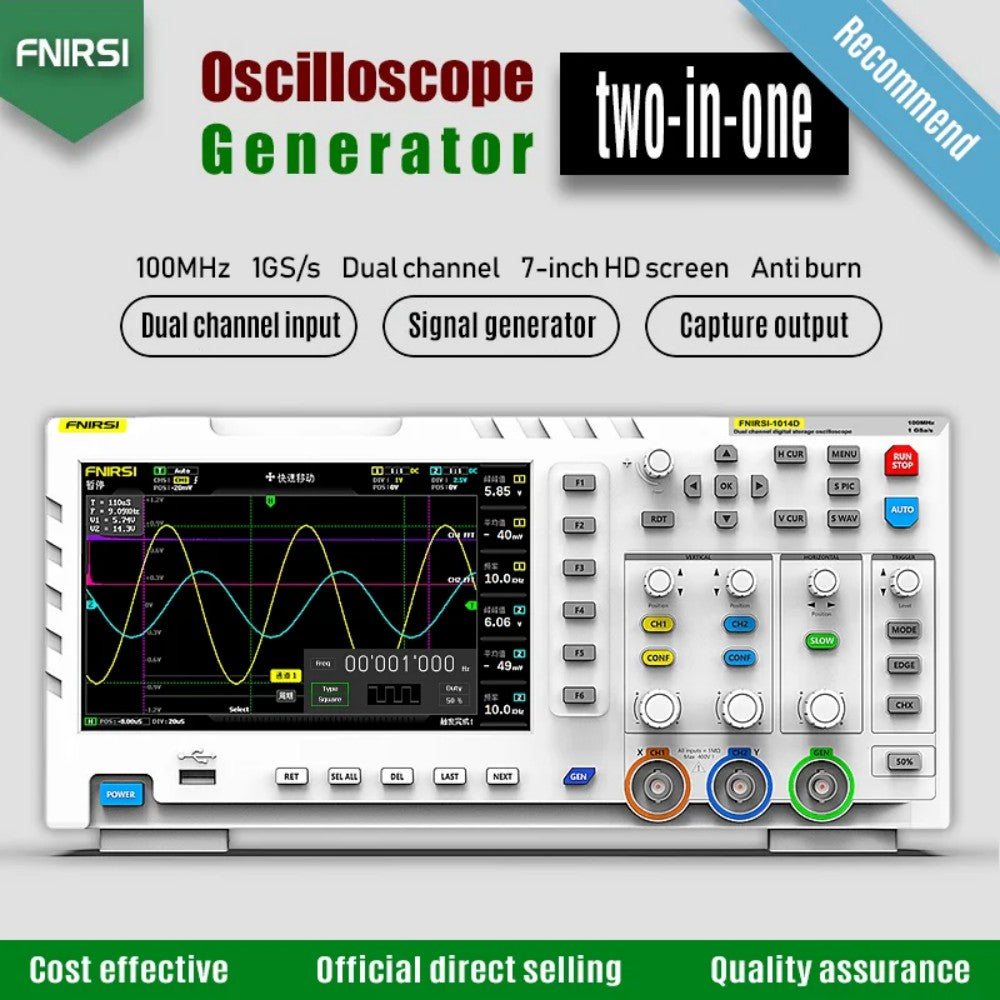

  • 2 in 1: Digitales Oszilloskop + DDS-Funktionssignalgenerator
  • 1GSA/S Abtastrate, 100 MHz * 2 analoge Bandbreite.
  • Vollständige Triggerfunktion (einzeln/normal/automatisch).
  • Kann bis zu 1000 individuelle Hacksignale speichern.
  • Hochspannungsschutzmodul.
  • Ein-Knopf-AUTO und adaptiver Trigger (25 %, 50 %, 75 %).
  • 7-Zoll-HD-LCD-Bildschirm mit einer Auflösung von 800 x 480 Pixeln.

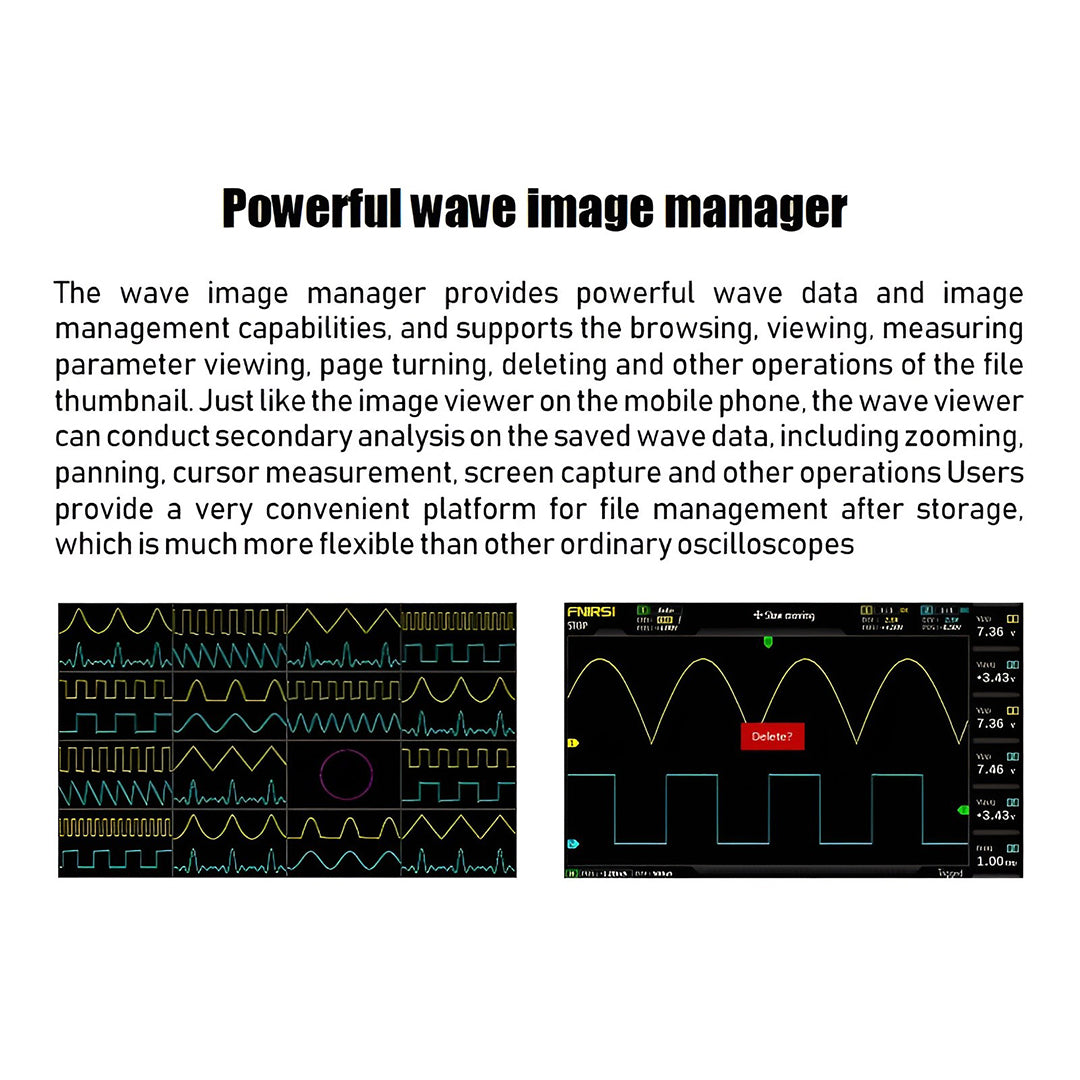

  • Leistungsstarker Waveform-Bildmanager.

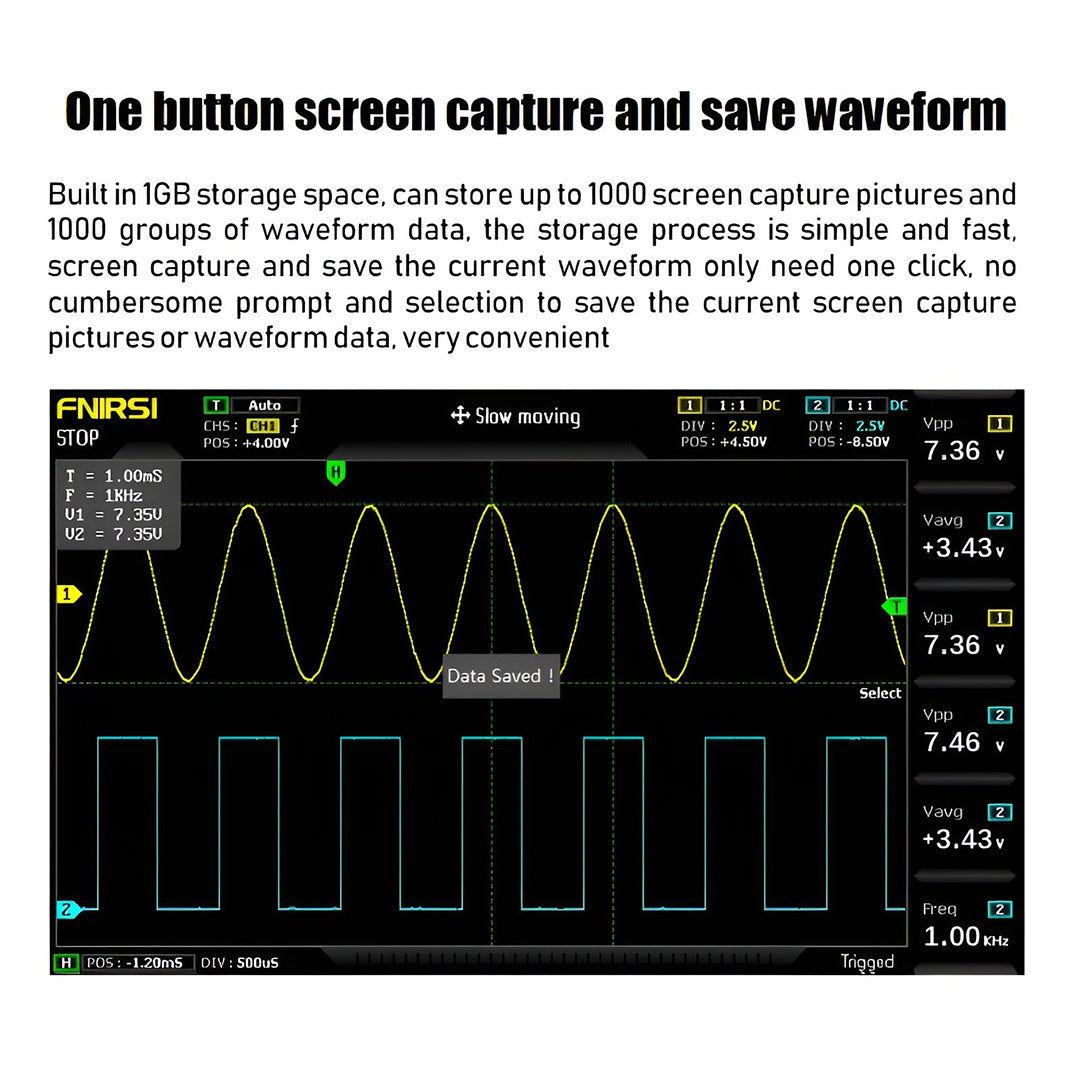

  • Screenshot und Speichern mit einer Taste.

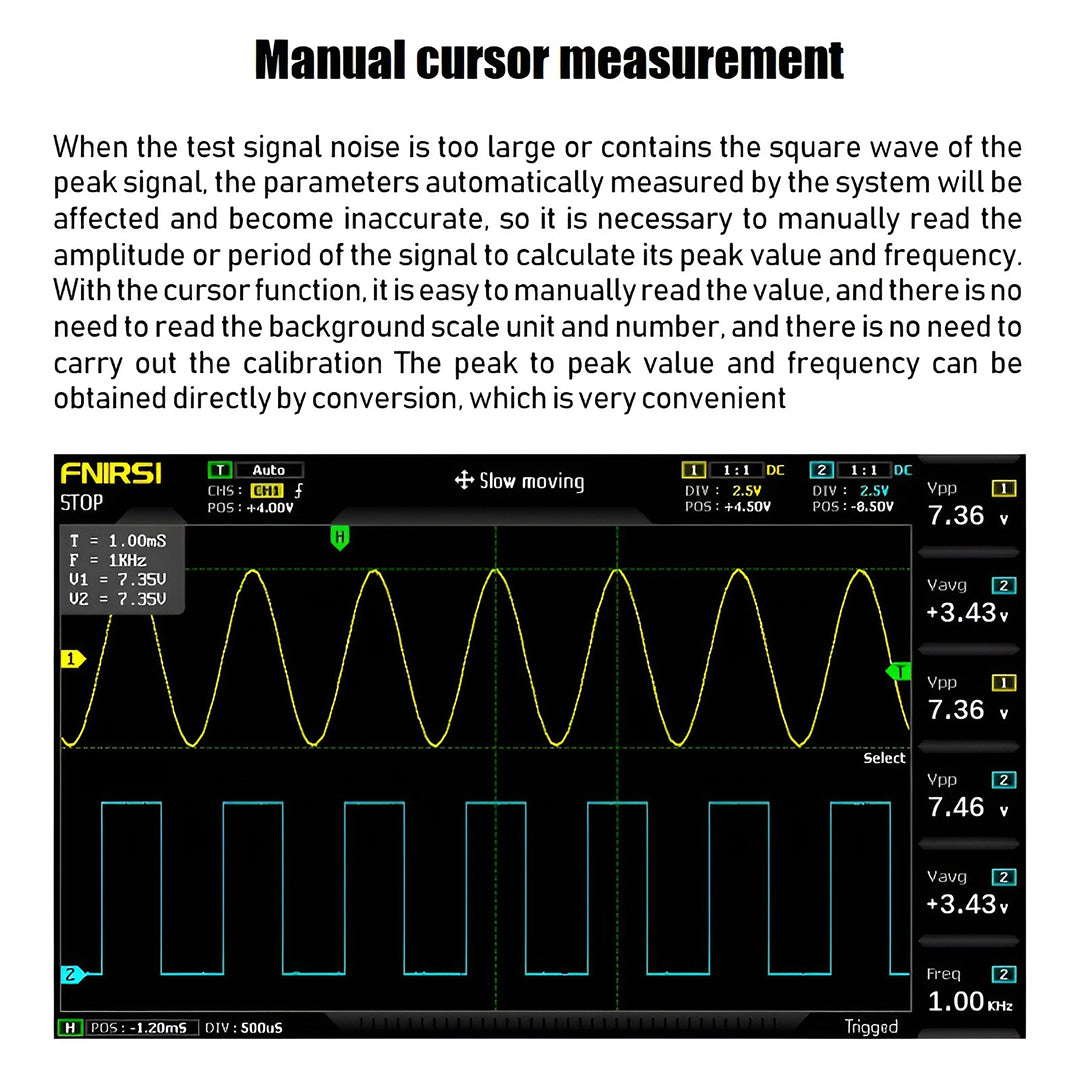

  • Cursor-Messfunktion.

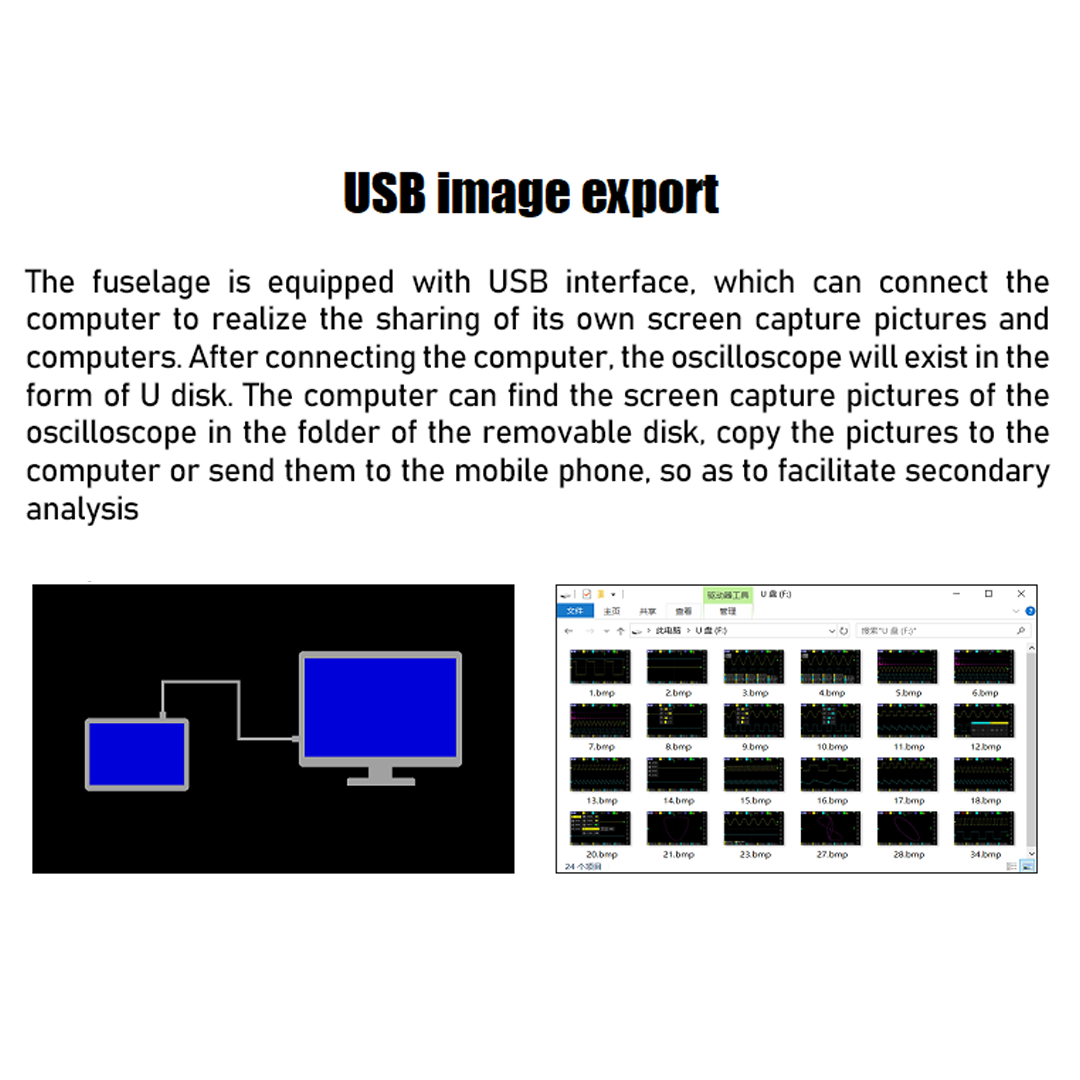

  • USB-Bildexport

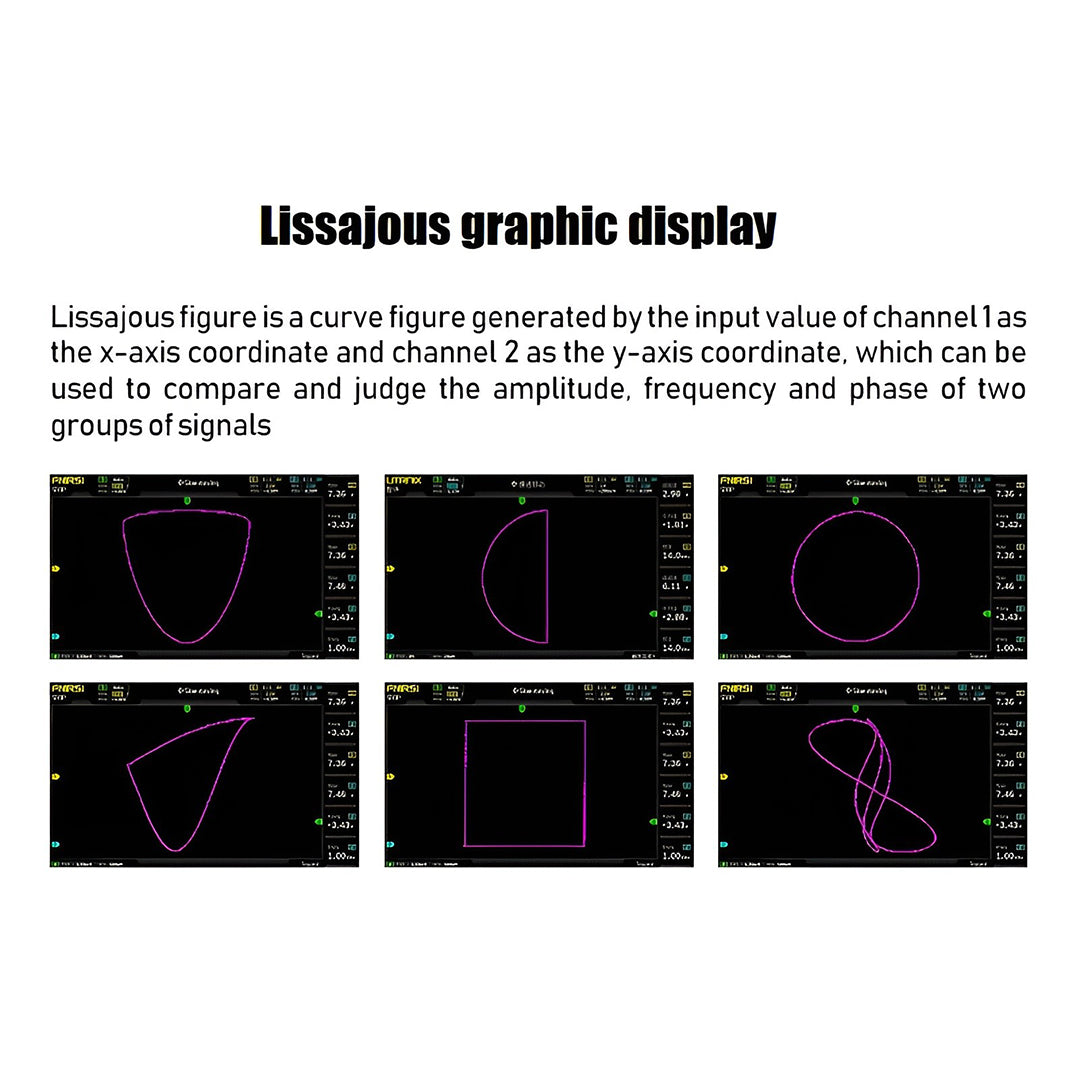

  • Lissajous-Grafikanzeige und FFT-Anzeige.
  • Ideal sowohl für periodische analoge als auch aperiodische digitale Signale.

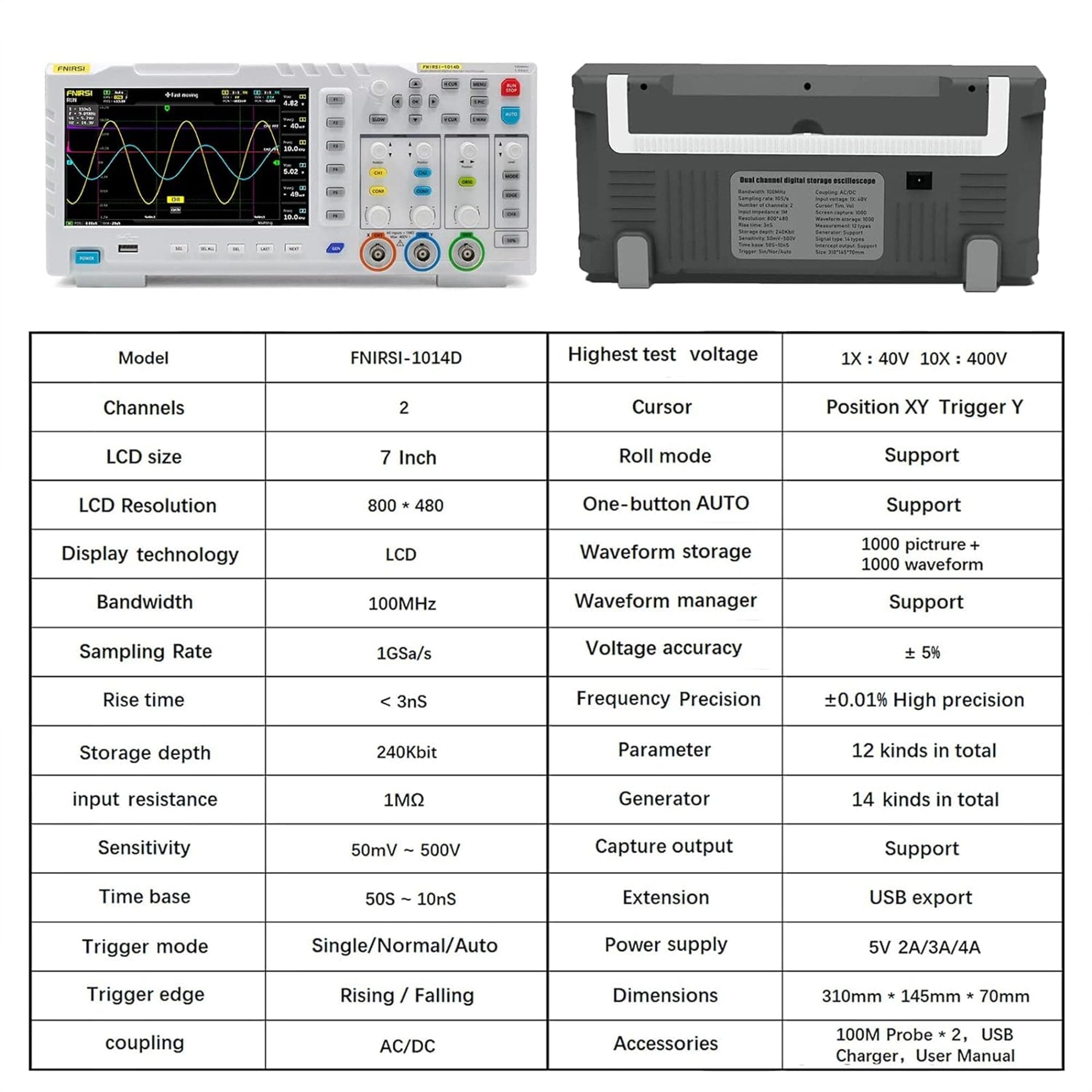

Digitale Oszilloskop-Spezifikation:

Feuer
FNIRSICH
Modell
1014D
Kanäle
2
Material
Hochwertiges ABS
Analoge Bandbreite
100 MHz * 2
Abtastrate
1GSa/s
Vertikale Empfindlichkeit
50 mV/Teilstück bis 500 V/Teilstück
Horizontale Zeitbasis
5 OS/Div. bis 10 nS/Div.
Speichertiefe
240 Kbit
Eingangswiderstand
1 MΩ
ADC-Präzision
8 Bit
Anstiegszeit
< 3 nS
Kupplung
Wechselstrom/Gleichstrom
Auslösemodi
Auto / Normal / Einzel
Triggerflanke
Steigende Flanke / Fallende Flanke
Externe Trigger-Spannung
0 bis 40 V
Maximale Prüfspe Spannung:
40V (lX-Sonde), 400V (10X-Sonde)
Wellenform-Manager
Unterstützung (1000 Bilder + 1000 Wellenformen)
USB-Export
Unterstützung
Ausgabe erfassen
Unterstützung
Stromversorgung
5 V 2 A/3 A/4 A
Frequenzpräzision
±0,01 %
Rollmodus
Unterstützung
Ein-Knopf-AUTO
Unterstützung
Anzeige
7-Zoll 800*480 Auflösung Farb-TFT-LCD
Abmessungen
310mm * 145mm * 70mm
Parameter
12 Sorten insgesamt
Generator
14 Sorten insgesamt


Signalgenerator-Spezifikation:

Kanäle
1
Wellenformtyp
14 Standard-Signale (@ 2,5 Vpp) + 1 anpassbares Signal (Nur die Frequenz ist einstellbar)
Ausgabe erfassen
Unterstützung
Sine Wave Max Frequenz
10 MHz
Andere Wellen-Maximalfrequenz
2 MHz
Signalmaximale Frequenz anpassen
1 MHz
Frequenzauflösung
1Hz


Umwelt und Vorsichtsmaßnahmen

Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.

Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.

Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.

Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
