Highlights

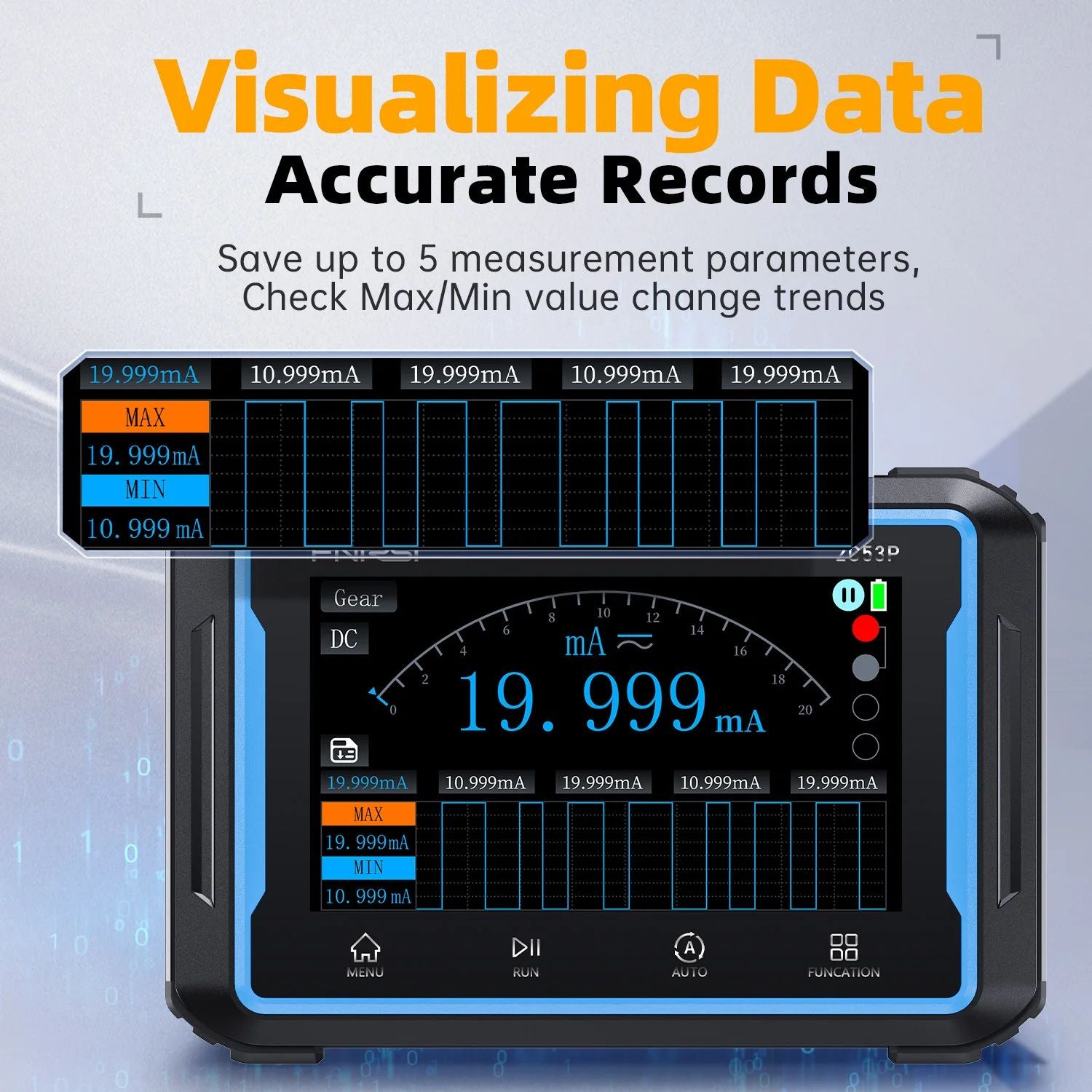

✦ 2-Channel Oscilloscope Multimeter: Upgraded from 2C23T. The 2C53P oscilloscope has 250 MS/s sampling rate, 50 MHz bandwidth. Multimeter 19999 counts, 5 measuring values, max and min display. 4.3-inch IPS touch screen, 480*272 high resolution.
✦ DDS Signal Generator: Outputs 12 waveforms with a maximum frequency of 10 MHz. The FPGA+MCU+ADC architecture ensures strong waveform capture and supports waveform saving, viewing, and export for analysis.
✦ Efficiency Improvement: Features one-key AUTO for quick measurements and simplified operations, with automatic/normal/single trigger modes. Suitable for both periodic analog and non-periodic digital signals.
✦ Comprehensive Analysis: X-Y mode compares phase, amplitude, and frequency of two signals, while FFT spectrum analysis estimates harmonic content and manages complex signals.
✦ Long Battery Life: Built-in 4000mAh battery provides up to 4 hours of use, with Type-C charging for uninterrupted work.

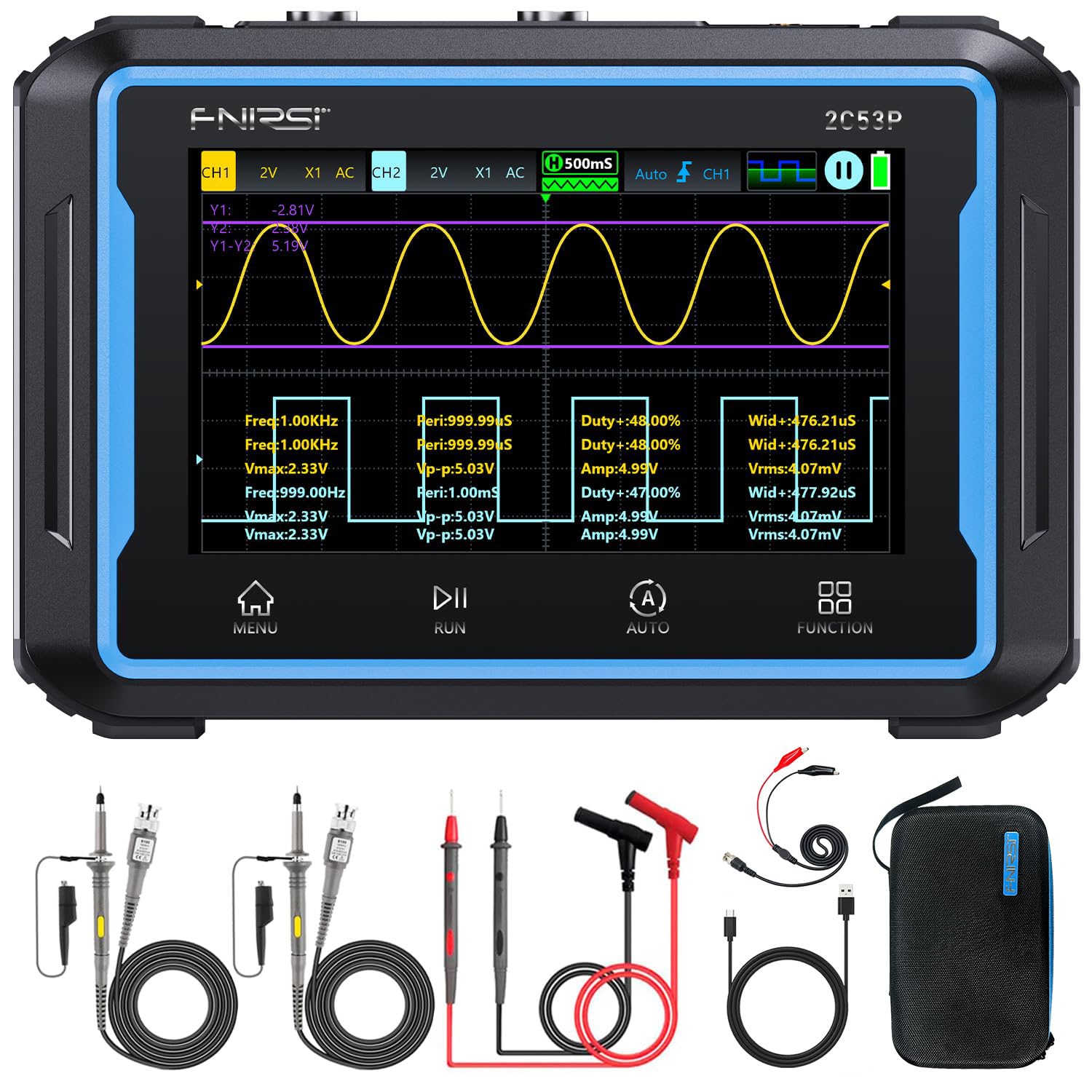

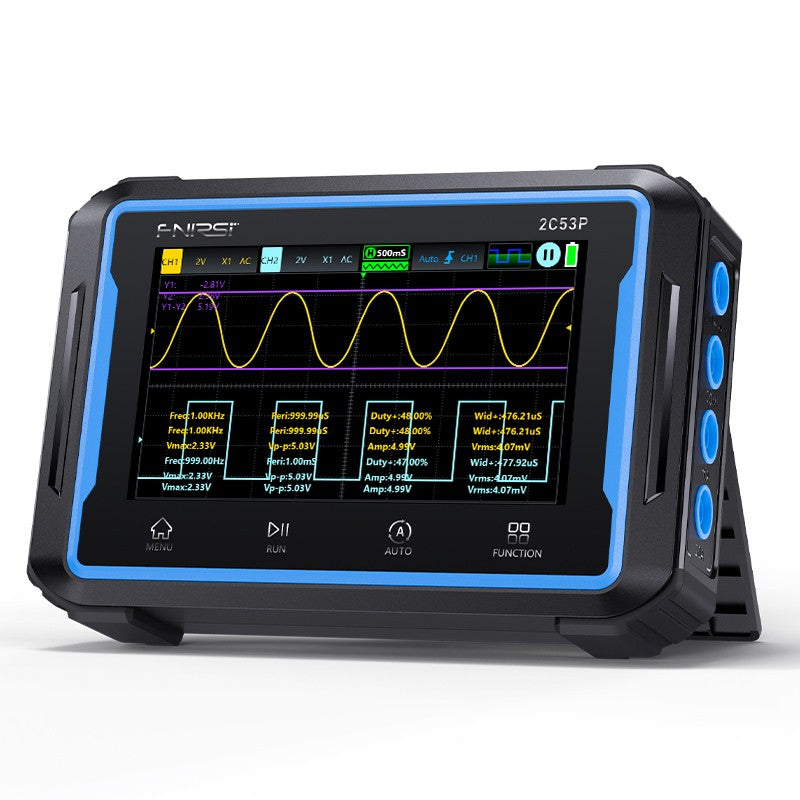

FNIRSI 2C53P es un osciloscopio digital de doble canal con funciones completas y alta practicidad. Este dispositivo tiene 3 funciones principales:
1. El osciloscopio adopta una arquitectura de hardware FPGA+MCU+ADC, tiene una tasa de muestreo de 250MS/s, un ancho de banda analógico de 50MHz y soporta una medición de voltaje pico de ±400V; Soporta capturas de pantalla de formas de onda, guardado y visualización;

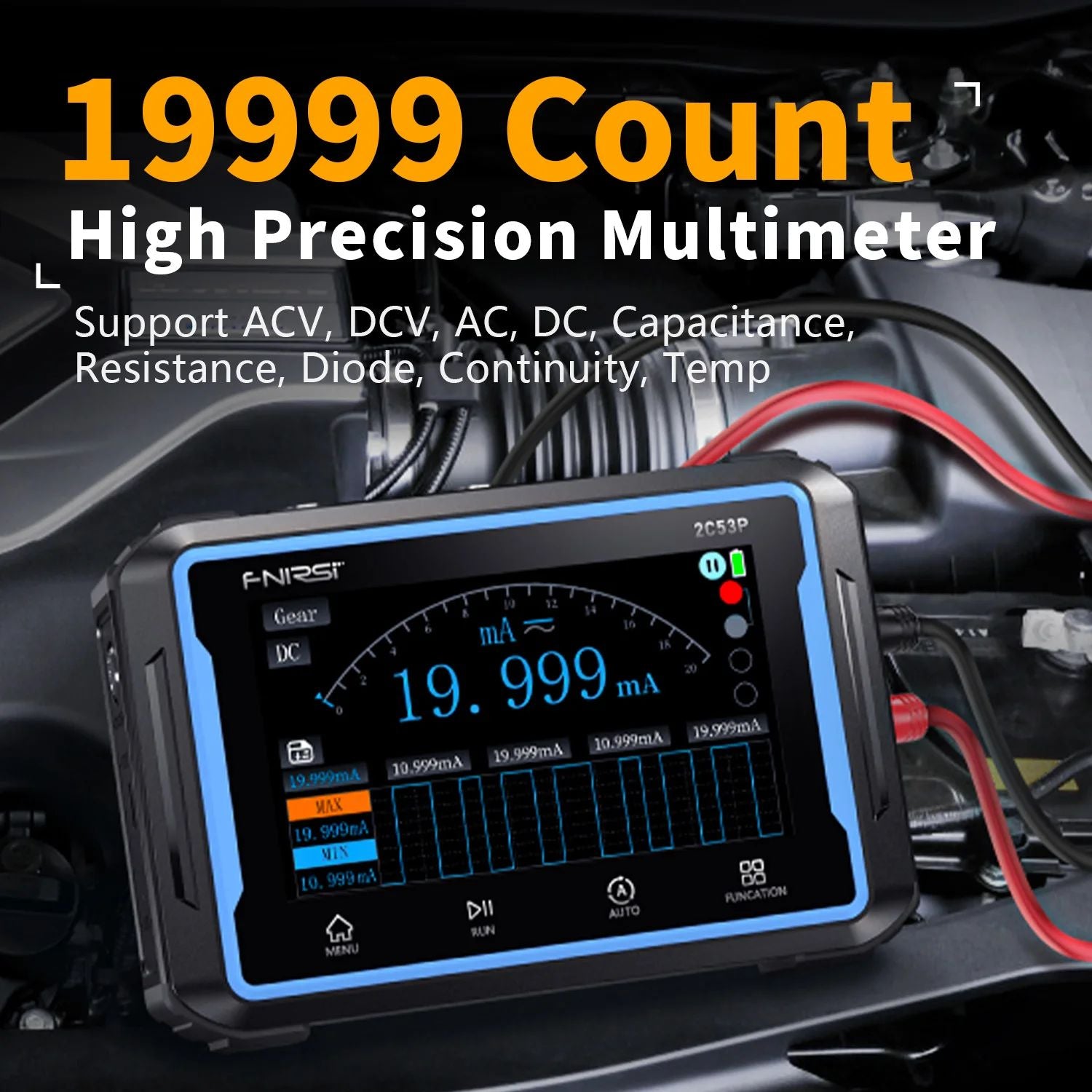

2. Multímetro verdadero RMS de 4.5 dígitos y 19999 puntos incorporado, soporta mediciones de voltaje y corriente AC y DC;
3. La función generadora de señales incorporada puede emitir 12 tipos de señales de función, con una frecuencia de salida máxima de 10MHz, y la frecuencia de salida, la amplitud y el ciclo de trabajo son ajustables.
Utiliza una pantalla táctil de 4.3 pulgadas con una resolución de 480*272 y una batería de litio recargable de 4000mAh incorporada, lo que permite un tiempo de espera de hasta 4 horas.
Es un instrumento multifuncional ideal para el personal de mantenimiento electrónico y estudiantes de la carrera de electrónica.
Parámetros básicos
Marca
FNIRSI
modelo
2C53P
Tamaño de Pantalla y Resolución
4.3 Pulgadas (480*272 píxeles)
Material de la pantalla
Vidrio templado en superficie + pantalla táctil de vidrio + pantalla de color IPS
Iluminar desde el fondo
Se puede ajustar el brillo de la retroiluminación
Fuente de alimentación
TIPO C (5 V/2 A)
Batería
batería de litio de 4000mAh
Idioma
Chino, Inglés, Ruso, Japonés, Español, Portugués, Alemán, Coreano
Tamaño del producto
≈145x98x35mm
Peso del Producto
≈360g
Parámetros del osciloscopio
Canal
Doble canal
Banda ancha
50MHz
Tasa de muestreo en tiempo real
250 Msa/s
Profundidad de almacenamiento
Hasta 64 kBytes
Resistencia de entrada
1 MΩ
Rango de base de tiempo
10 ns/div - 10 s/div
Sensibilidad Vertical
10 mv/div - 10 v/div
Voltaje Máximo Medido
±400 V
Resolución vertical
8 bits
Investigacion
1x/10x
Espacio de almacenamiento
13M
Límite de ancho de banda
Soporta límite de 20 MHz
Modo de activación
AUTO / Normal / Sencillo
Tipo de disparador
Bisel ascendente / Bisel descendente
Nivel de activación
8 div (positivo/negativo)
Modo de Visualización de Forma de Onda
XY / YT / Desplazarse
Acoplamiento de entrada
AC/DC
Datos medidos
Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid-
Cálculos matemáticos
1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, Transformación rápida de frecuencia
Guardar captura de pantalla de la forma de onda
Sí
Transferencia de Computadora por USB
Sí
Parámetros del multímetro
Voltaje de CC
Rango: 1.9999V / 19.999V / 199.99V / 1000.0V
Precisión: ±(0,5%+3)
Precisión: ±(0,5%+3)
Voltaje de corriente alterna
Rango: 1.9999V / 19.999V / 199.99V / 760.0V
Precisión: ±(1%+3)
Precisión: ±(1%+3)
Corriente continua
Rango: 19.999mA / 199.99mA / 1.9999A / 9.999A
Precisión: ±(1,2%+3)
Precisión: ±(1,2%+3)
Corriente alterna
Rango: 19.999mA / 199.99mA / 1.9999A / 9.999A
Precisión: ±(1,5%+3)
Precisión: ±(1,5%+3)
Resistencia
① Rango: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ
Precisión: ±(1,5%+3)
② Rango: 1.9999KΩ / 199.99Ω
Precisión: ±(0,5%+3)
Capacidad
① Rango: 999.9μF / 99.99μF / 9.999μF / 999.9nF / 99.99nF / 9.999nF
Precisión: ±(2,0 % + 5)
② Rango: 9.999mF / 99.99mF
Precisión: ±(5.0%+20)
Temperatura
Rango: (-55~1300°C) / (-67~2372°F)
Precisión: ±(2,5%+5)
Precisión: ±(2,5%+5)
Diodo
Sí
Prueba de continuidad
Sí
Parámetros del Generador de Señales
Canal
¡Monocanal!
Frecuencia
0-10MHz (Onda sinusoidal: 10MHz, otras formas de onda 5MHz)
Amplitud
0.1-3.0V
Ciclo de trabajo de onda cuadrada
0-100%
Tipo de señal
onda sinusoidal, onda cuadrada, onda diente de sierra, media onda, onda completa, onda de paso positivo, onda de paso negativo, señal de CC, subida exponencial, caída exponencial, multi-audio y pulso de sincronización
Más detalles del producto
Uso del Entorno y Precauciones
El dispositivo debe almacenarse en una funda blanda, y el entorno de operación debe estar a una temperatura de -5~40℃, y la humedad relativa no debe exceder el 80%.
El dispositivo debe almacenarse en un lugar limpio y seco para evitar la humedad, el moho, la presión excesiva, daños mecánicos, la humedad y la luz solar directa.
Evite usarlo en la lluvia o en la niebla, evite dejarlo caer o golpearlo.
Cuando la pantalla del LCD no se enciende, indica que el voltaje es demasiado bajo y necesita ser cargada a tiempo.
