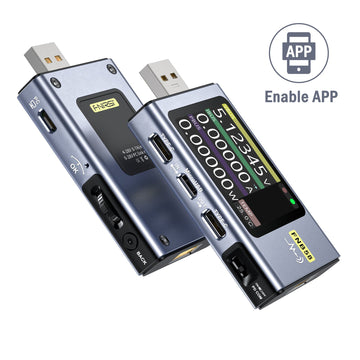

Testeur de charge rapide USB FNIRSI® FNB58

-ADC externe 16 bits, puce physique du protocole PD

- Types d'interfaces :

- Port USB-A 5P à courant élevé

- Port Type-C 24 broches complet

- Port micro-USB

Le testeur USB FNB58 est un compteur de détection de tension et de courant USB de haute fiabilité et de haute sécurité et un déclencheur de charge rapide pour terminal de communication mobile. Il dispose d'un écran LCD TFT à angle de vision ultra large en couleur de 2,0 pouces, USB-A intégré, Micro -Interface USB, type-c. Utilisez un ADC externe 16 bits, une puce physique du protocole PD. Il peut être utilisé pour mesurer l'alimentation électrique ou la consommation électrique de produits tels que les interfaces USB, les chargeurs de téléphones portables et les disques U ; il peut être utilisé pour mesurer la puissance de charge des téléphones mobiles et l'entrée et la sortie des alimentations mobiles ; il peut être utilisé pour tester le protocole de charge rapide des chargeurs.

- Écran couleur IPS de 2,0 pouces, résolution 320*240

- Coque en métal CNC, anti-poussière et antichoc

- Menu indépendant, page d'affichage simple

- Plage de détection de tension : 4-28 V ; Affichage à 6 chiffres, résolution la plus élevée jusqu'à 0,00001 V

- Plage de détection de courant : 0-7A ; Affichage à 6 chiffres, résolution la plus élevée jusqu'à 0,00001A

- Plage de surveillance de la puissance : 0-140 W ; Affichage à 6 chiffres, résolution la plus élevée jusqu'à 0,00001 W

- Statistiques énergétiques : 10 groupes d'enregistrements de données commutables de capacité, de charge et de temps, avec formule de calcul de capacité de batterie intégrée

- Durée d'enregistrement de courbe hors ligne : support maximum pendant 9 heures

- Prend en charge le dessin d'ondulation à basse vitesse : taux d'échantillonnage 2sps-＞100sps

- Prend en charge le dessin d'ondulation à grande vitesse : taux d'échantillonnage maximum de 4 Msps

- Prend en charge la détection automatique du protocole et plusieurs déclencheurs de charge rapide :

- DP 2.0 et 3.0

- PPS

- QC 2.0 et 3.0

- Huawei FCP et SCP

- Samsung AFC

-PE

- TIRET

-VOOC

-SuperVOOC

- Détection de câble PD E-Marker 240W

- Détection de câble DASH

- Mesure de la résistance interne du câble

- Surveillance de la DP

- Mesure de température à bord

- Câble DASH analogique

- Enregistrement du temps d'exécution au démarrage

- Prend en charge la détection de la gravité et la commutation automatique de l'orientation de l'écran

- Accélération Apple 2,4 A

- Quatre affichages de courbes fonctionnelles principales : courbe tension-courant en temps réel, enregistrement de courbe hors ligne, courbe de tension D+D

- Mesure d'ondulation de puissance à grande vitesse

- Prend en charge l'application Bluetooth et l'ordinateur hôte : installation sans pilote, synchronisation des données ; L'application prend en charge les alarmes de surtension et de surintensité

- 4,57 x 3,35 x 0,98 pouces ; 3,53 onces

- 11,60 x 8,51 x 2,49 cm ; 0,100 kg

- Testeur USB FNB58

1. Do not connect a power supply exceeding 24V to the tester.

2.The FNB38 USB-A input port supports high-power input (such as 20V * 5A = 100W. The USB-A output port can withstand 5A current for a short time, The Micro-USB input port does not support large current and high power, and its input current cannot exceed 2.5A. When using high current and high power, it is recommended to use Тype -C female output.

3. The HID-USB interface is only used for data transmission

4. When using high voltage and high power, the temperature of the tester will rise. Please be careful to prevent burns.

When upgrading the firmware of the USB tester, you need to confirm the model first. Please do not use the firmware of other models to upqrade to avoid unexpected errors.
