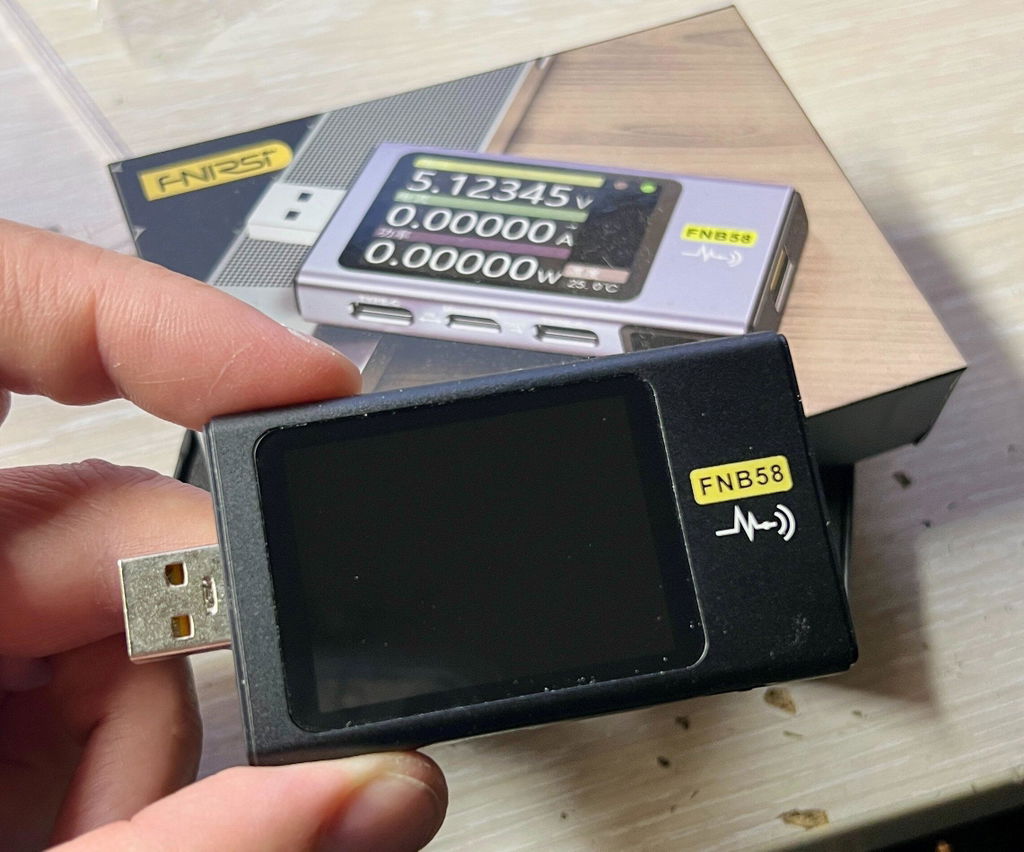

Testador de carga rápida USB FNIRSI® FNB58

- ADC externo de 16 bits, chip físico de protocolo PD

- Tipos de interface:

- Porta USB-A de alta corrente 5P

- Porta Tipo C de 24 pinos completos

- Porta micro-USB

O testador USB FNB58 é um medidor de detecção de tensão e corrente USB de alta confiabilidade e alta segurança e um gatilho de carregamento rápido de terminal de comunicação móvel. Possui um display LCD TFT colorido com ângulo de visão ultra amplo de 2,0 polegadas, USB-A integrado, Micro -Interface USB, tipo C. Use ADC externo de 16 bits, chip físico de protocolo PD. Ele pode ser usado para medir a fonte de alimentação ou o consumo de energia de produtos como interfaces USB, carregadores de celular e discos U; pode ser usado para medir a potência de carregamento de telefones celulares e a entrada e saída de fontes de alimentação móveis; ele pode ser usado para testar o protocolo de carregamento rápido dos carregadores.

- Tela colorida IPS de 2,0 polegadas, resolução 320 * 240

- Casca de metal CNC, à prova de poeira e à prova de choque

- Menu independente, página de exibição simples

- Faixa de detecção de tensão: 4-28V; Display de 6 dígitos, resolução mais alta de até 0,00001V

- Faixa de detecção de corrente: 0-7A; Display de 6 dígitos, resolução mais alta de até 0,00001A

- Faixa de monitoramento de energia: 0-140W; Display de 6 dígitos, resolução mais alta de até 0,00001W

Estatísticas de energia: 10 grupos de registros comutáveis ​​de dados de capacidade, carga e tempo, com fórmula de cálculo de capacidade de bateria integrada

- Tempo de gravação de curva offline: suporte máximo por 9 horas

- Suporta desenho ondulado de baixa velocidade: taxa de amostragem 2sps->100sps

- Suporta desenho ondulado de alta velocidade: taxa de amostragem máxima de 4 Msps

- Suporta detecção automática de protocolo e vários gatilhos de carregamento rápido:

- DP 2.0 e 3.0

- PPS

- Controle de qualidade 2.0 e 3.0

- Huawei FCP e SCP

- Samsung AFC

- EP

- TRAÇO

- VOOC

-Super VOOC

- Detecção de cabo PD E-Marker 240W

- Detecção de cabo DASH

- Medição da resistência interna do cabo

- Monitoramento de DP

- Medição de temperatura a bordo

- Cabo DASH analógico

- Gravação de tempo de execução de inicialização

- Suporta detecção de gravidade, troca automática de orientação da tela

- Aceleração Apple 2.4A

- Quatro principais exibições de curva funcional: curva de tensão-corrente em tempo real, gravação de curva off-line, curva de tensão D + D-

- Medição de ondulação de potência de alta velocidade

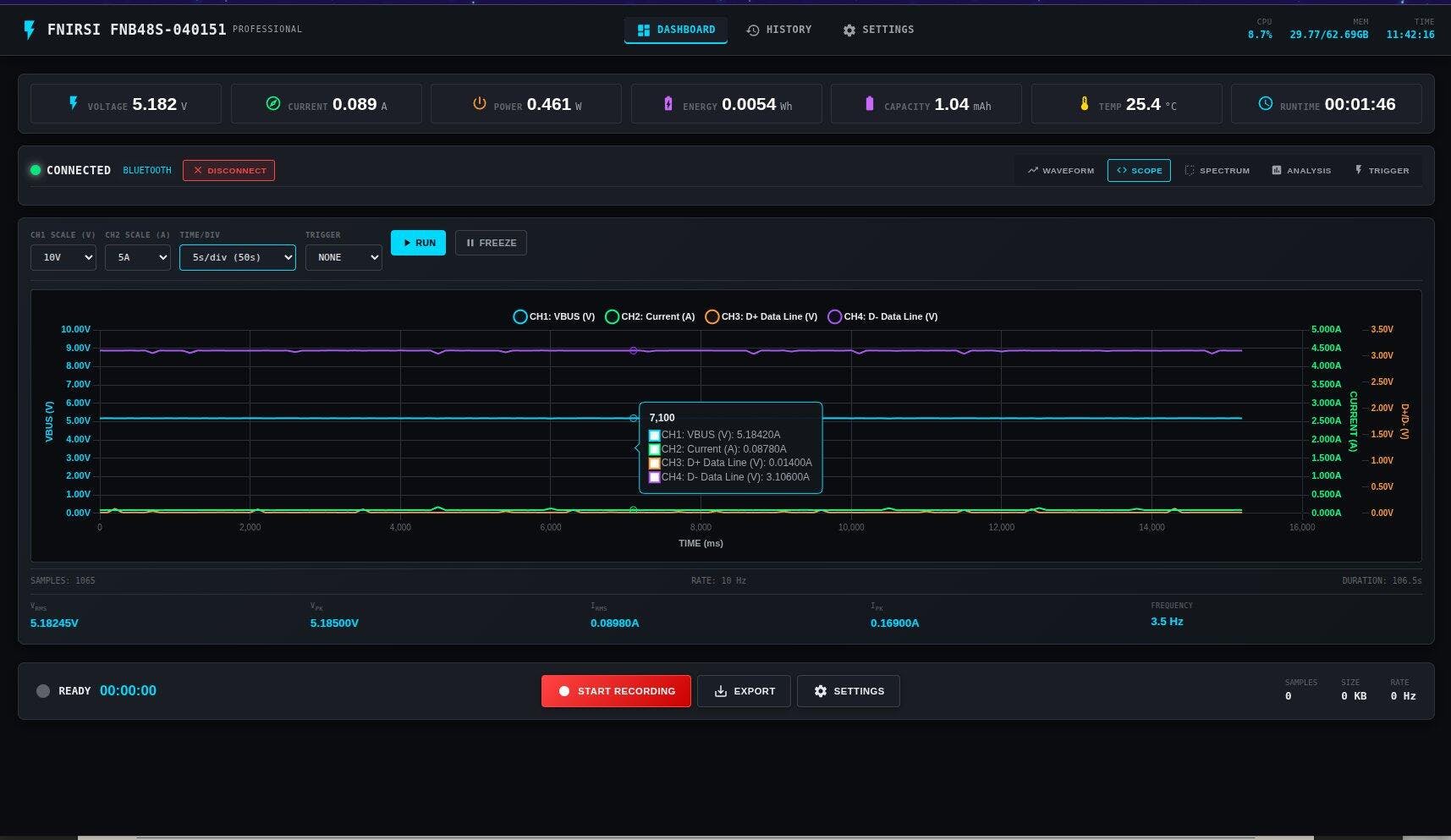

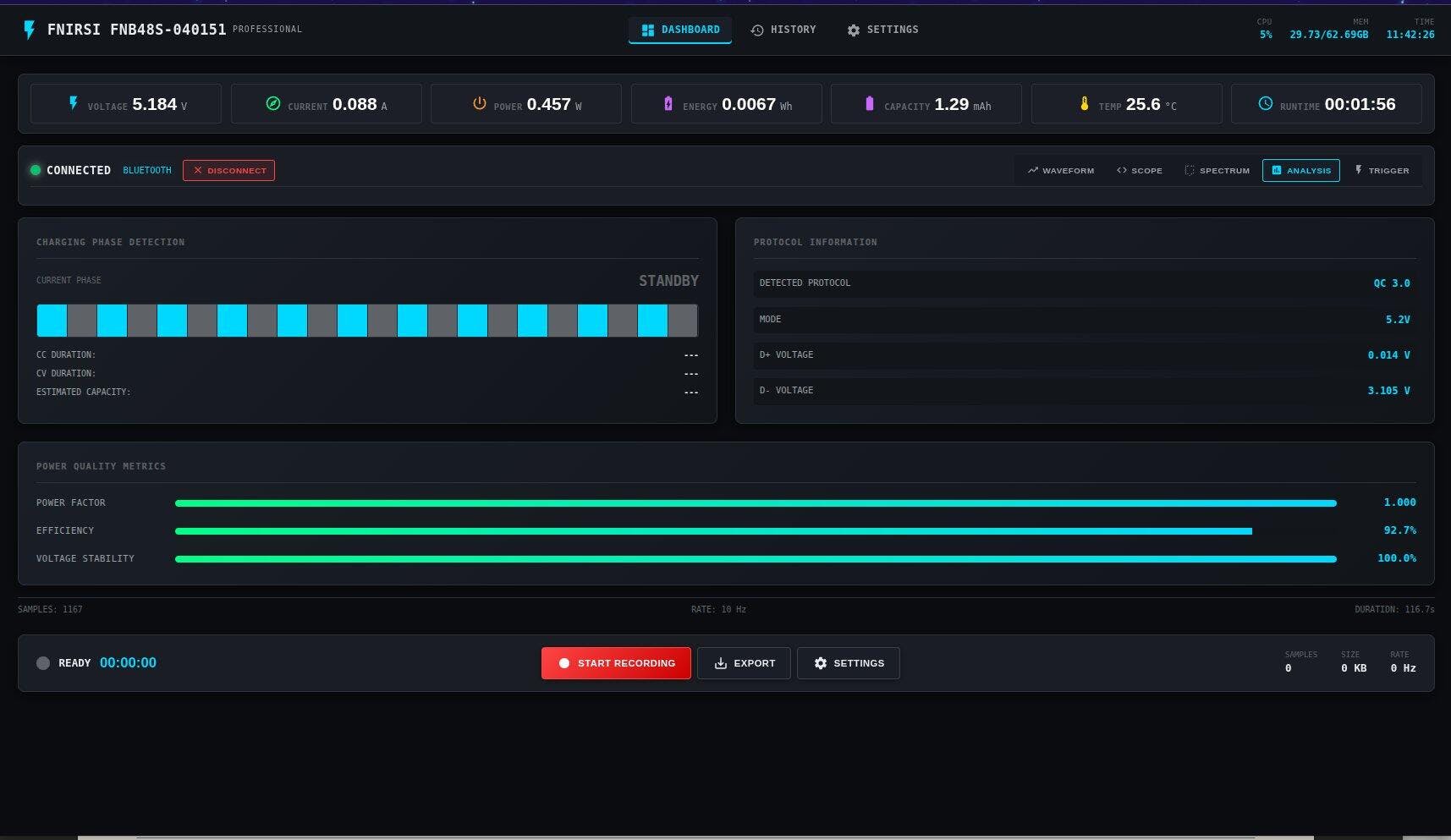

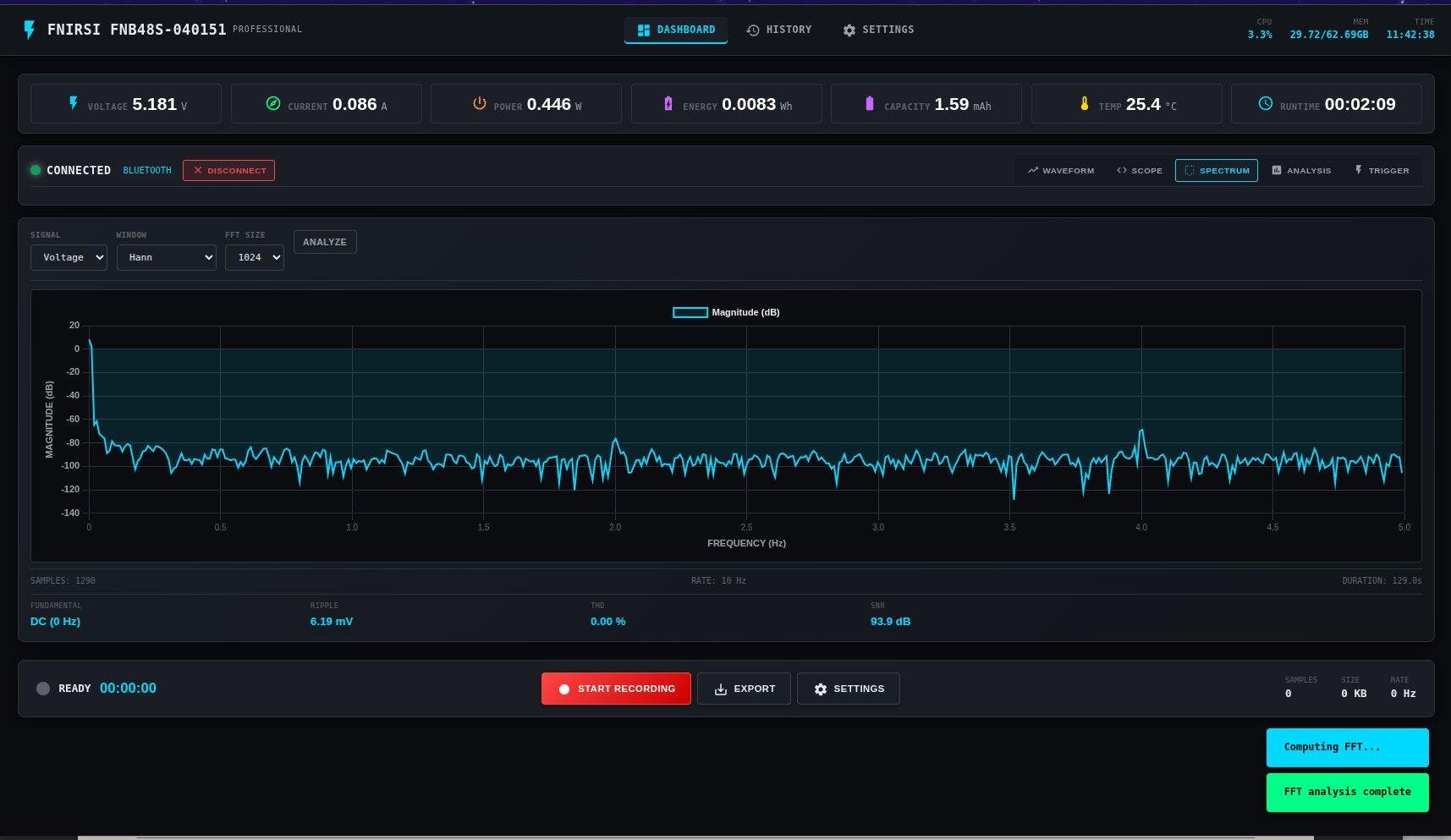

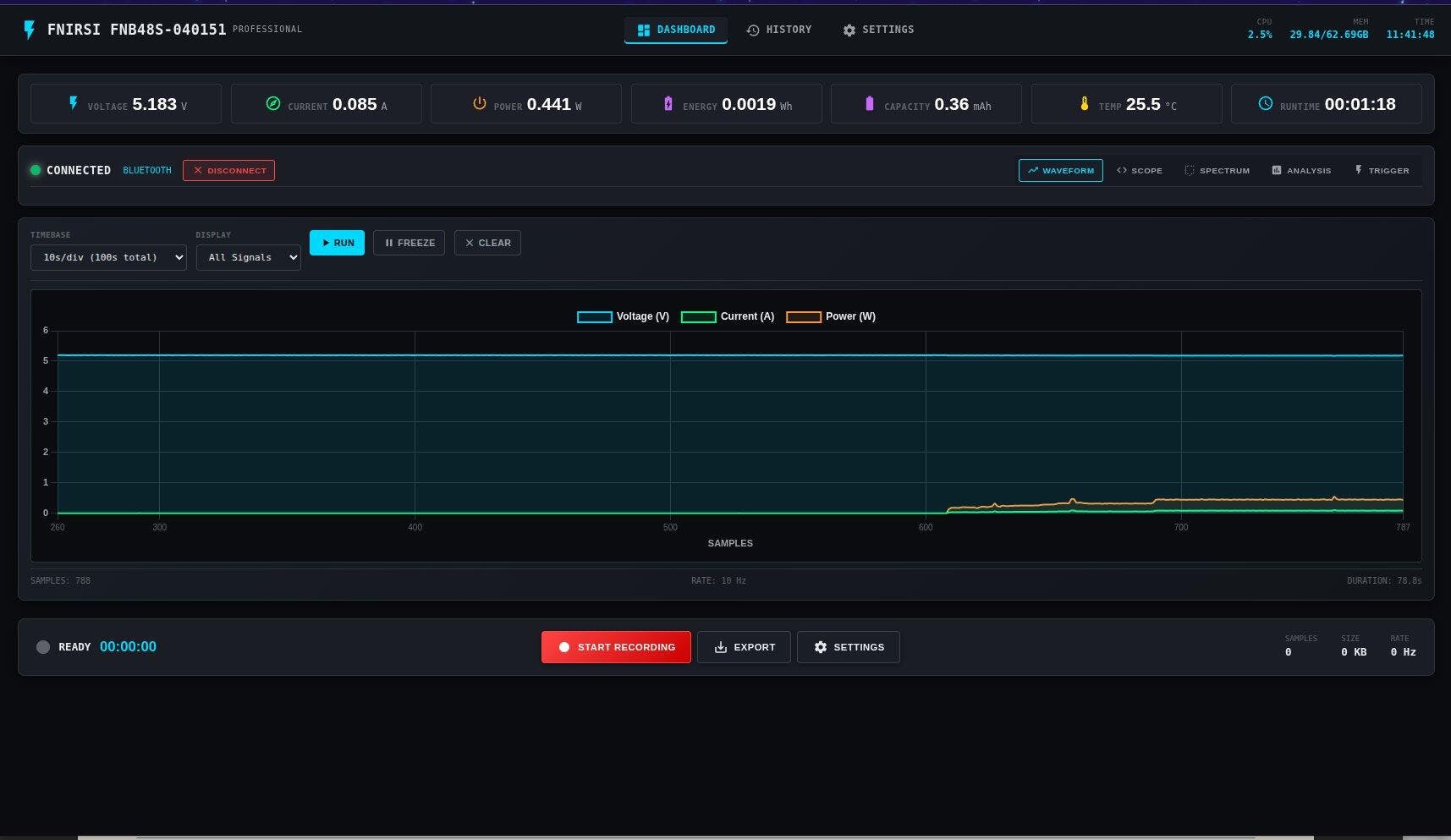

- Suporta APP Bluetooth e computador host: instalação sem driver, sincronização de dados; APP suporta alarmes de sobretensão e sobrecorrente

- 4,57 x 3,35 x 0,98 polegadas; 3,53 onças

- 11,60 x 8,51 x 2,49 cm; 0,100 kg

- Testador USB FNB58

1. Do not connect a power supply exceeding 24V to the tester.

2.The FNB38 USB-A input port supports high-power input (such as 20V * 5A = 100W. The USB-A output port can withstand 5A current for a short time, The Micro-USB input port does not support large current and high power, and its input current cannot exceed 2.5A. When using high current and high power, it is recommended to use Тype -C female output.

3. The HID-USB interface is only used for data transmission

4. When using high voltage and high power, the temperature of the tester will rise. Please be careful to prevent burns.

When upgrading the firmware of the USB tester, you need to confirm the model first. Please do not use the firmware of other models to upqrade to avoid unexpected errors.
